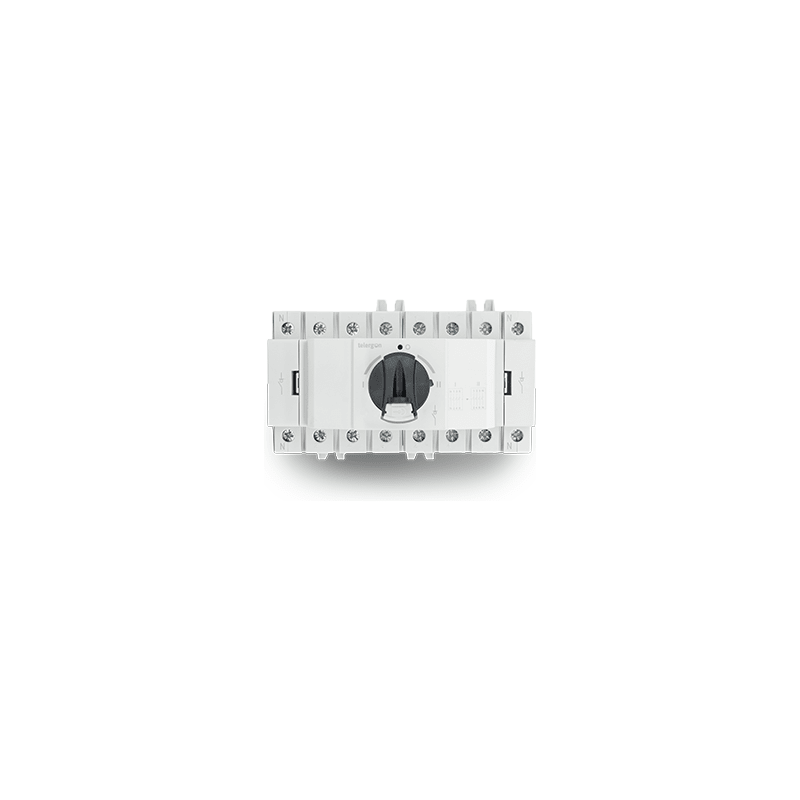

Comutador Telergon S3L00253P1DB 3P 25A para calha DIN

O Telergon S3L00253P1DB é um comutador da série S3L de interruptores-seccionadores compactos de CA, com uma corrente nominal de 25 A a 415 V CA-23A, numa configuração 3P. Foi concebido para o isolamento seguro em instalações industriais e comerciais de baixa tensão e é fornecido para montagem em calha DIN, com manípulo direto preto.

Especificações técnicas:

• Referência comercial: S3L00253P1DB
• Fabricante: Telergon
• Série / gama: Interruptor-seccionador compacto de CA da série S3L
• Tipo de produto: Comutador
• Número de polos: 3P
• Tamanho: 000
• Corrente térmica nominal [Ith]: 25 A (-25...+55°C)
• Corrente operacional nominal de CA [Ue 415 V AC-23A]: 25 A
• Potência operacional nominal de CA a 415 V AC-23A: 11 kW
• Tensão nominal de isolamento [Ui]: 800 V CA
• Tensão nominal suportável de impulso [Uimp]: 8 kV
• Corrente nominal condicional de curto-circuito a 415 V (protegida por fusível): 10 kA
• Corrente nominal suportável de curta duração [Icw] 1 s: 0,5 kA rms
• Capacidade nominal de estabelecimento em curto-circuito [Icm]: 0,85 kA de pico
• Montagem: Montagem em calha DIN
• Manípulo de comando: Manípulo direto preto
• Durabilidade mecânica: 100 000 ciclos de operação
• Tensão nominal (UL): 600 V CA
• Função de comutação: Comutação I-0-II
• Normas: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 N.º 60947-4-1
• Certificações: UL Listed, UL Guide NLRV File E123623, CE

Características e vantagens:

• Mecanismo de abertura positiva para maior segurança do operador
• Manípulo bloqueável com cadeado, compatível com até 3 cadeados
• Formato compacto para quadros com espaço limitado
• Design modular com uma vasta gama de acessórios: contactos auxiliares, polos adicionais e proteções de terminais
• Dimensionado para 100 000 ciclos de operação mecânica

Aplicações:

• Quadros elétricos industriais e painéis de controlo
• Seccionamento de motores em máquinas e equipamentos OEM
• Distribuição elétrica em edifícios comerciais e terciários
• Quadros de AVAC, máquinas e automação
• Sistemas de energia renovável e serviços auxiliares em eletrónica de potência

Em conformidade com a IEC 60947-3. Parte da série S3L da Telergon.

Também conhecido como: Telergon S3L00253P1DB, comutador Telergon S3L00253P1DB 3P 25 A, seccionador da série S3L da Telergon.
