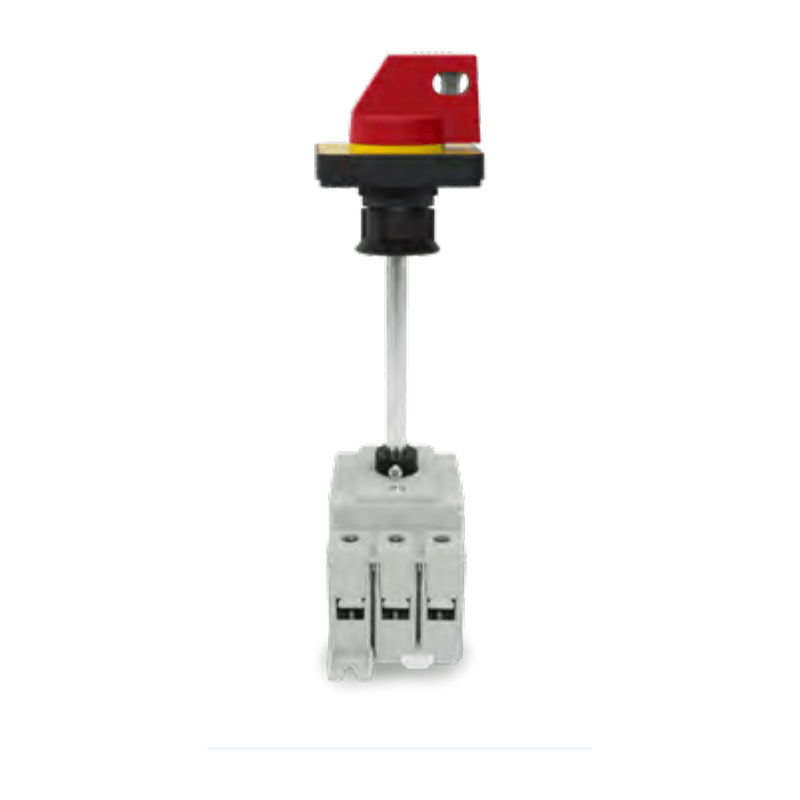

Seccionador Telergon S3-00323P7DC 3P 32 A com interbloqueio de porta

O Telergon S3-00323P7DC é um seccionador de interruptor da Série S3 de seccionadores compactos de corrente alternada, com corrente nominal de 32 A a 415 V AC-23A, numa configuração 3P. Foi concebido para o isolamento seguro em instalações industriais e comerciais de baixa tensão e é fornecido para montagem com encravamento da porta, com manípulo vermelho/amarelo bloqueável por cadeado, de 48 x 48 mm.

Especificações técnicas:

• Referência comercial: S3-00323P7DC
• Fabricante: Telergon
• Série / gama: Seccionador compacto de corrente alternada da Série S3
• Tipo de produto: Seccionador de interruptor
• Número de polos: 3P
• Tamanho: 000
• Corrente térmica nominal [Ith]: 32 A (-25...+55°C)
• Corrente operacional nominal em CA [Ue 415 V AC-23A]: 32 A
• Potência operacional nominal em CA a 415 V AC-23A: 15 kW
• Tensão nominal de isolamento [Ui]: 800 V CA
• Tensão nominal suportável de impulso [Uimp]: 8 kV
• Corrente nominal condicional de curto-circuito a 415 V (protegida por fusível): 10 kA
• Corrente nominal suportável de curta duração [Icw] 1 s: 0,5 kA rms
• Poder nominal de fecho em curto-circuito [Icm]: 0,85 kA de pico
• Montagem: Encravamento da porta
• Manípulo de operação: Manípulo vermelho/amarelo bloqueável por cadeado, 48 x 48 mm
• Durabilidade mecânica: 100 000 ciclos de operação
• Tensão nominal (UL): 600 V CA
• Proteção do manípulo: Tipo 4/4X, IP65
• Veio: Inclui veio de 135 mm de comprimento
• Normas: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 No 60947-4-1
• Certificações: UL Listed, UL Guide NLRV File E123623, CE

Características e vantagens:

• Mecanismo de abertura positiva para maior segurança do operador
• Manípulo bloqueável por cadeado, compatível com até 3 cadeados
• Formato compacto para quadros com espaço limitado
• Conceção modular com uma vasta gama de acessórios: contactos auxiliares, polos adicionais e coberturas de terminais
• Concebido para 100 000 ciclos de operação mecânica
• Proteção do manípulo do tipo 4/4X, IP65, na parte frontal do quadro

Aplicações:

• Quadros elétricos industriais e painéis de controlo
• Seccionamento de motores em máquinas e equipamentos OEM
• Distribuição elétrica em edifícios comerciais e de serviços
• Climatização, maquinaria e construção de painéis de automação
• Sistemas de energia renovável e serviços auxiliares em eletrónica de potência

Em conformidade com a IEC 60947-3. Parte da Série S3 da Telergon.
