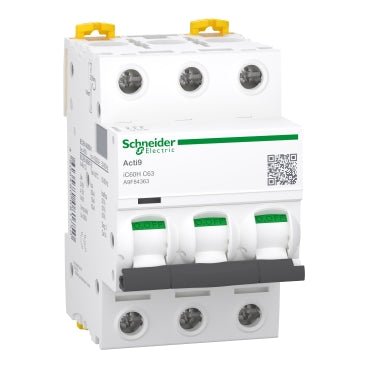

Disjuntor Miniatura (MCB) Schneider A9F84363, Acti9 iC60H, 3P, 63A, curva C

Schneider Electric A9F84363 é um disjuntor miniatura (MCB) de 3 polos, 63A, da gama Acti 9 iC60H, concebido para distribuição de energia elétrica. Apresenta uma curva de disparo C e tecnologia de proteção termomagnética com uma capacidade de corte de 10 kA (Icn) a 400 V CA, tornando-o adequado para aplicações em redes AC e DC.

Especificações técnicas:

• Referência comercial: A9F84363
• Fabricante: Schneider Electric
• EAN:
• Série / gama: Acti 9 iC60
• Nome curto do dispositivo: iC60H
• Tipo de produto: Disjuntor Miniatura (MCB)
• Número de polos: 3P
• Número de polos protegidos: 3
• Corrente nominal [In]: 63 A
• Curva de disparo: C
• Tecnologia de proteção: Termomagnética
• Tipo de rede: AC / DC
• Capacidade de corte (Icn): 10 kA a 400 V AC conforme EN/IEC 60898-1
• Capacidade de corte (Icu): 15 kA a 380-415 V AC / 30 kA a 220-240 V AC / 42 kA a 12-133 V AC / 15 kA até 180 V DC conforme EN/IEC 60947-2
• Capacidade de corte de serviço (Ics): 7,5 kA a 380-415 V AC / 15 kA a 220-240 V AC conforme EN/IEC 60947-2
• Classe de limitação: 3
• Tensão nominal de isolamento [Ui]: 500 V AC conforme EN/IEC 60947-2
• Tensão nominal de impulso [Uimp]: 6 kV conforme EN/IEC 60947-2
• Limite de proteção contra sobrecorrente: 8 x In +/- 20%
• Categoria de utilização: Categoria A conforme EN/IEC 60947-2
• Frequência da rede: 50/60 Hz
• Montagem: Trilho DIN
• Largura: 54 mm
• Altura: 85 mm
• Profundidade: 78,5 mm
• Peso: 0,375 kg
• Índice de proteção: IP20 conforme IEC/EN 60529
• Temperatura de funcionamento: -35 a 70 °C
• Temperatura de armazenamento: -40 a 85 °C
• Humidade relativa: 95% a 55 °C
• Ligação: Bloco terminal único (superior ou inferior), 1-35 mm² rígido / 1-25 mm² flexível
• Binário de aperto: 3,5 N.m
• Comprimento de decapagem do fio: 14 mm
• Durabilidade mecânica: 20.000 ciclos
• Durabilidade elétrica: 10.000 ciclos
• Normas: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Características e vantagens:

• Adequado para isolamento conforme EN/IEC 60898-1 e EN/IEC 60947-2
• Compatível com blocos de distribuição de barra coletora - ligação superior ou inferior
• Indicador de posição do contacto e indicador de disparo para verificação rápida do estado
• Opera em redes AC e DC
• Alta capacidade de corte de 42 kA a 12-133 V AC, adequado para ambientes industriais exigentes
• Classificado para ambientes com grau de poluição 3 conforme EN/IEC 60947-2

Aplicações:

• Quadros de distribuição finais em instalações elétricas comerciais e industriais
• Proteção de circuitos em quadros principais e subquadros de distribuição
• Proteção de cargas elétricas em sistemas de rede AC e DC
• Automação industrial e cabeamento de painéis de controlo
• Montagens modulares de distribuição baseadas em barra coletora

Em conformidade com EN 60898-1, EN 60947-2, IEC 60898-1 e IEC 60947-2. Parte da gama Schneider Electric Acti 9 iC60.
