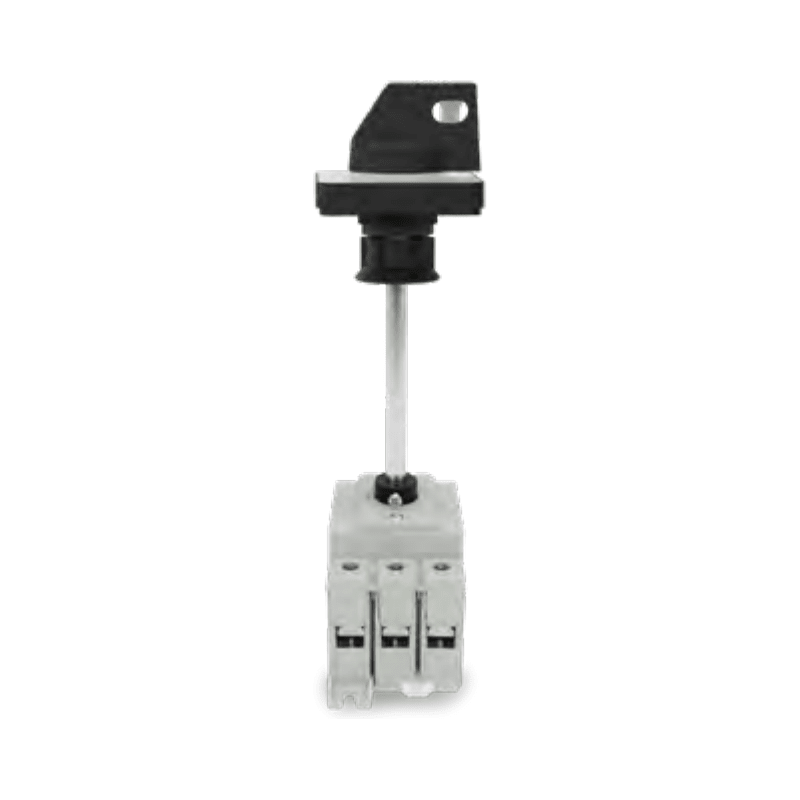

Rozłącznik izolacyjny Telergon S3-00203P6DC 3P 20 A z blokadą drzwiową

Telergon S3-00203P6DC to rozłącznik izolacyjny z serii S3 kompaktowych rozłączników AC, o prądzie znamionowym 20 A przy napięciu 415 V AC-23A, w konfiguracji 3P. Jest przeznaczony do bezpiecznego odłączania w przemysłowych i komercyjnych instalacjach niskiego napięcia oraz jest dostarczany do montażu z blokadą drzwi, z czarno-szarą rączką z możliwością założenia kłódki, 48 x 48 mm.

Specyfikacja techniczna:

• Oznaczenie handlowe: S3-00203P6DC
• Producent: Telergon
• Seria / zakres: kompaktowy rozłącznik AC serii S3
• Typ produktu: Rozłącznik izolacyjny
• Liczba biegunów: 3P
• Rozmiar: 000
• Znamionowy prąd cieplny [Ith]: 20 A (-25...+55°C)
• Znamionowy prąd roboczy AC [Ue 415 V AC-23A]: 20 A
• Znamionowa moc robocza AC przy 415 V AC-23A: 9 kW
• Znamionowe napięcie izolacji [Ui]: 800 V AC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV
• Znamionowy warunkowy prąd zwarciowy przy 415 V (zabezpieczenie bezpiecznikiem): 10 kA
• Znamionowy krótkotrwały prąd wytrzymywany [Icw] 1 s: 0.5 kA rms
• Znamionowa zdolność załączania zwarciowego [Icm]: 0.85 kA peak
• Montaż: Blokada drzwi
• Rączka napędowa: Czarno-szara rączka z możliwością założenia kłódki, 48 x 48 mm
• Trwałość mechaniczna: 100 000 cykli łączeniowych
• Napięcie znamionowe (UL): 600 V AC
• Stopień ochrony rączki: Typ 4/4X, IP65
• Wał: W zestawie wał o długości 135 mm
• Normy: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 No 60947-4-1
• Certyfikaty: UL Listed, UL Guide NLRV File E123623, CE

Funkcje i zalety:

• Mechanizm wymuszonego otwierania zwiększający bezpieczeństwo operatora
• Rączka z możliwością założenia maksymalnie 3 kłódek
• Kompaktowe wymiary, odpowiednie do szaf o ograniczonej przestrzeni
• Modułowa konstrukcja z szeroką gamą akcesoriów: styki pomocnicze, dołączane bieguny i osłony zacisków
• Przystosowany do 100 000 mechanicznych cykli łączeniowych
• Stopień ochrony rączki z przodu panelu: Typ 4/4X, IP65

Zastosowania:

• Przemysłowe rozdzielnice i panele sterownicze
• Odłączanie silników w maszynach i urządzeniach OEM
• Dystrybucja energii elektrycznej w budynkach komercyjnych i usługowych
• Budowa paneli HVAC, maszyn i systemów automatyki
• Systemy energii odnawialnej i obwody pomocnicze w energoelektronice

Zgodny z normą IEC 60947-3. Należy do serii Telergon S3.
