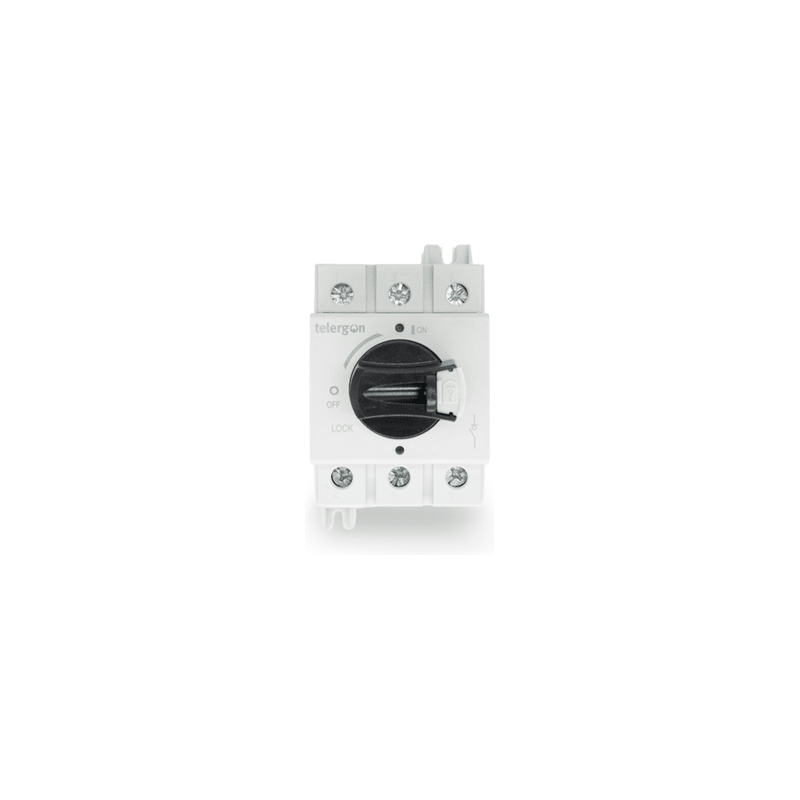

Rozłącznik izolacyjny Telergon S3-00203P1DB, 3P, 20 A, na szynę DIN

Telergon S3-00203P1DB to rozłącznik izolacyjny z serii S3 kompaktowych rozłączników izolacyjnych AC, o znamionowym prądzie 20 A przy napięciu 415 V AC-23A, w konfiguracji 3P. Jest przeznaczony do bezpiecznego odłączania w przemysłowych i komercyjnych instalacjach niskiego napięcia oraz jest dostarczany do montażu na szynie DIN z czarną rękojeścią bezpośrednią.

Specyfikacja techniczna:

• Oznaczenie handlowe: S3-00203P1DB
• Producent: Telergon
• Seria / zakres: seria S3 kompaktowych rozłączników izolacyjnych AC
• Typ produktu: Rozłącznik izolacyjny
• Liczba biegunów: 3P
• Rozmiar: 000
• Znamionowy prąd cieplny [Ith]: 20 A (-25...+55°C)
• Znamionowy prąd roboczy AC [Ue 415 V AC-23A]: 20 A
• Znamionowa moc robocza AC przy 415 V AC-23A: 9 kW
• Znamionowe napięcie izolacji [Ui]: 800 V AC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV
• Znamionowy warunkowy prąd zwarciowy przy 415 V (zabezpieczenie bezpiecznikiem): 10 kA
• Znamionowy krótkotrwały prąd wytrzymywany [Icw] 1 s: 0.5 kA rms
• Znamionowa zdolność załączania zwarciowego [Icm]: 0.85 kA peak
• Montaż: Montaż na szynie DIN
• Rękojeść napędowa: Czarna rękojeść bezpośrednia
• Trwałość mechaniczna: 100 000 cykli łączeniowych
• Napięcie znamionowe (UL): 600 V AC
• Normy: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 No 60947-4-1
• Certyfikaty: UL Listed, UL Guide NLRV File E123623, CE

Cechy i korzyści:

• Mechanizm wymuszonego otwierania zwiększający bezpieczeństwo operatora
• Rękojeść z możliwością zablokowania kłódkami, przystosowana do maksymalnie 3 kłódek
• Kompaktowe wymiary do rozdzielnic o ograniczonej przestrzeni
• Modułowa konstrukcja z szeroką gamą akcesoriów: styków pomocniczych, biegunów dodatkowych i osłon zacisków
• Przystosowany do 100 000 mechanicznych cykli łączeniowych

Zastosowania:

• Przemysłowe rozdzielnice i panele sterownicze
• Odłączanie silników w maszynach i urządzeniach OEM
• Dystrybucja energii elektrycznej w budynkach komercyjnych i obiektach użyteczności publicznej
• Budowa paneli HVAC, maszyn i systemów automatyki
• Systemy energii odnawialnej i obwody pomocnicze w energoelektronice

Zgodny z normą IEC 60947-3. Należy do serii Telergon S3.
