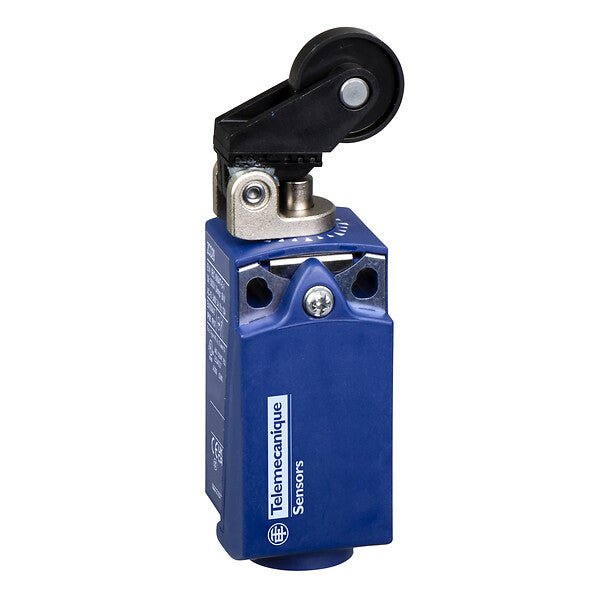

Wyłącznik krańcowy Telemecanique XCKP2128G11 z popychaczem rolkowym 1NC+1NO, działanie skokowe, Pg11

Wyłącznik krańcowy Telemecanique XCKP2128G11 z serii XC Standard ma kompaktową obudowę XCKP z tworzywa sztucznego oraz głowicę z popychaczem i dźwignią z rolką z tworzywa termoplastycznego, wyposażoną w sprężynę powrotną, którą można ustawić do uruchamiania w poziomie lub w pionie. Jest wyposażony w styki migowe 1NC+1NO z wymuszonym rozwarciem, wejście kablowe Pg11 oraz stopień ochrony IP66/IP67, dzięki czemu nadaje się do wykrywania położenia maszyn i przenośników.

Dane techniczne:

• Numer katalogowy: XCKP2128G11
• Producent: Telemecanique Sensors
• Seria: wyłączniki krańcowe Telemecanique XC Standard, kompaktowa obudowa XCKP
• Element uruchamiający: popychacz z dźwignią rolkową i sprężyną powrotną, rolka z tworzywa termoplastycznego, ustawienie poziome lub pionowe
• Głowica: głowica popychaczowa (Zamak), ruch liniowy, boczne lub pionowe najazdowe działanie w 1 kierunku
• Styki: 1NC + 1NO, 2-biegunowe, działanie migowe
• Wymuszone rozwarcie: tak, minimalna siła 18 N
• Minimalna siła zadziałania: 6 N
• Maksymalna prędkość uruchamiania: 1 m/s
• Powtarzalność: 0.1 mm w punktach zadziałania przez 1 milion cykli
• Znamionowy prąd roboczy: 3 A przy 240 V AC (AC-15, A300), 0.27 A przy 250 V DC (DC-13, Q300)
• Znamionowy prąd cieplny w obudowie (Ithe): 10 A
• Znamionowe napięcie izolacji (Ui): 500 V (stopień zanieczyszczenia 3) zgodnie z IEC 60947-1, 300 V zgodnie z UL 508 i CSA C22.2 nr 14
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Zabezpieczenie przeciwzwarciowe: bezpiecznik topikowy gG 10 A
• Trwałość elektryczna: 5 milionów cykli (DC-13 przy 24 V 10 W, 48 V 7 W lub 120 V 4 W)
• Trwałość mechaniczna: 15 milionów cykli
• Podłączenie: zaciski śrubowe, 1 x 0.34 mm² do 2 x 1.5 mm²
• Wejście kablowe: 1 gwintowane wejście na dławnicę kablową Pg 11
• Materiał obudowy: tworzywo sztuczne, izolacja klasy II
• Stopień ochrony: IP66 i IP67 (IEC 60529), IK04
• Wymiary (W x H x D): 31 x 65 x 30 mm
• Masa netto: 0.105 kg
• Temperatura pracy: -25 do 70 °C
• Temperatura przechowywania: -40 do 70 °C

Cechy i zalety:

• Popychacz z dźwignią rolkową można ustawić do najazdu poziomego lub pionowego
• Działanie z wymuszonym rozwarciem styku NC do obwodów związanych z bezpieczeństwem
• 15 milionów cykli mechanicznych zapewnia trwałość w maszynach o dużej liczbie cykli
• Szczelna obudowa z tworzywa sztucznego z podwójną izolacją, o stopniu ochrony IP66/IP67
• Kompaktowa obudowa XCKP oszczędza miejsce na ramie maszyny

Zastosowania:

• Wykrywanie położenia krzywek i suwaków
• Wykrywanie końca zakresu ruchu na przenośnikach i liniach transportowych
• Wykrywanie położenia w obrabiarkach i maszynach pakujących
• Wykrywanie ruchomych części nadjeżdżających z boku

Zgodność z normami IEC 60947-5-1, EN 60947-5-1, IEC 60204-1, EN 60204-1, UL 508 i CSA C22.2 nr 14. Certyfikaty: UL, CSA, CCC.
