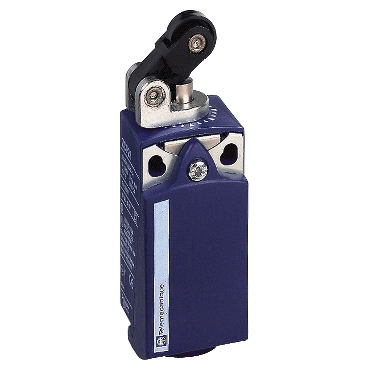

Telemecanique XCKP2121G11 wyłącznik krańcowy 1NC+1NO z dźwignią rolkową Pg11

Telemecanique XCKP2121G11 to wyłącznik krańcowy XC Standard z głowicą z termoplastyczną rolką na dźwigni oraz jednym stykiem NC i jednym stykiem NO o działaniu migowym. Jest to kompaktowa obudowa typu C zgodna z CENELEC EN 50047, z wejściem kablowym Pg 11. Styk NC ma funkcję wymuszonego otwarcia.

Specyfikacje techniczne:

• Oznaczenie handlowe: XCKP2121G11
• Producent: Telemecanique
• EAN: 3389110301397
• Seria / gama: Telemecanique Limit switches XC Standard
• Typ produktu: Wyłącznik krańcowy
• Skrócona nazwa urządzenia: XCKP
• Konstrukcja czujnika: Kompaktowa obudowa typu E zgodna z CENELEC EN 50047
• Typ obudowy: Stała
• Typ głowicy: Głowica trzpieniowa
• Typ elementu wykonawczego: Sprężynowo powracająca termoplastyczna dźwignia rolkowa z trzpieniem
• Typ najazdu: Najazd boczny, 1 kierunek
• Ruch głowicy roboczej: Liniowy
• Liczba biegunów: 2
• Typ i układ styków: 1 NC + 1 NO
• Działanie styków: Migowe
• Uruchamianie przełącznika: Za pomocą krzywki 30°
• Oznaczenie zacisków: (13-14)NO; (21-22)NC
• Przyłącze elektryczne: Zaciski śrubowe, zakres zaciskania: 1 x 0.34...2 x 1.5 mm²
• Wejście kablowe: 1 gwintowane wejście do dławika kablowego Pg 11
• Wymuszone otwarcie: Tak
• Minimalna siła wymuszonego otwarcia: 18 N
• Minimalna siła zadziałania: 6 N
• Maksymalna prędkość uruchamiania: 1 m/s
• Kod obciążalności styków: A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A zgodnie z IEC 60947-5-1, załącznik A; Q300, DC-13 (Ue = 250 V), Ie = 0.27 A zgodnie z IEC 60947-5-1, załącznik A
• Znamionowe napięcie izolacji [Ui]: 300 V zgodnie z UL 508; 500 V (stopień zanieczyszczenia 3) zgodnie z IEC 60947-1; 300 V zgodnie z CSA C22.2 No 14
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 KV zgodnie z IEC 60664; 6 kV zgodnie z IEC 60947-1
• Zabezpieczenie przeciwzwarciowe: Bezpiecznik topikowy 10 A, typ gG
• Trwałość mechaniczna: 15000000 cykli
• Materiał obudowy: Tworzywo sztuczne
• Materiał głowicy: Zamak
• Szerokość: 31 mm
• Wysokość: 65 mm
• Głębokość: 30 mm
• Stopień ochrony IP: IP66 zgodnie z IEC 60529; IP67 zgodnie z IEC 60529
• Stopień ochrony IK: IK04 zgodnie z IEC 62262
• Temperatura otoczenia podczas pracy: -25...70 °C
• Temperatura otoczenia podczas przechowywania: -40...70 °C
• Normy: CSA C22.2 No 14; IEC 60947-5-1; IEC 60204-1; UL 508

Cechy i zalety:

• Styk NC z wymuszonym otwarciem, odpowiedni do zastosowań w blokadach bezpieczeństwa
• Głowica z dźwignią rolkową toleruje niewspółosiowy lub ukośny najazd
• Termoplastyczna rolka pracuje cicho i nie pozostawia śladów na miękkim elemencie uruchamiającym
• Kompaktowe wymiary montażowe typu C zgodne z EN 50047, zapewniające ustandaryzowany montaż
• Styki o działaniu migowym zapewniają wyraźny punkt przełączania

Zastosowania:

• Wykrywanie położenia za pomocą krzywki lub zabieraka w maszynach wirujących
• Wykrywanie końca skoku, gdy element wykonawczy najazduje pod kątem
• Wykrywanie obecności produktów na przenośnikach i liniach transferowych

Znany również jako: Telemecanique XCKP2121G11, wyłącznik krańcowy XCKP2121G11 OsiSense XC, wyłącznik XCKP z dźwignią rolkową.
