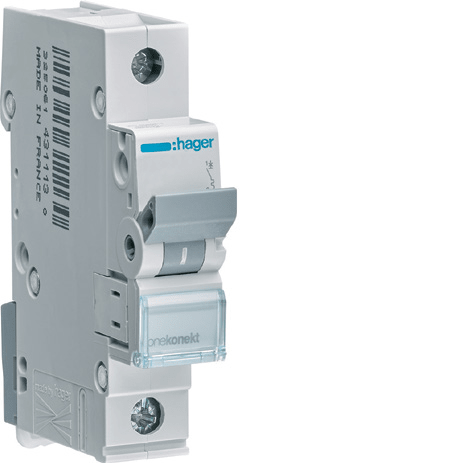

Wyłącznik nadprądowy Hager MBN116E 1P B16A 6kA 1 moduł

Hager MBN116E to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 16 A, charakterystyce wyzwalania typu B i zdolności wyłączania 6 kA zgodnie z IEC 60898-1. Zajmuje szerokość jednego modułu i zatrzaskuje się na szynie DIN 35 mm w rozdzielnicach konsumenckich i rozdzielnicach elektrycznych.

Specyfikacje techniczne:

• Numer referencyjny: MBN116E
• Prąd znamionowy (In): 16 A
• Charakterystyka wyzwalania: B
• Producent: Hager
• Liczba biegunów: 1P
• Liczba modułów: 1
• Zdolność wyłączania Icn przy 230 V AC (IEC 60898-1): 6 kA
• Granica zdolności wyłączania przy 400 V (EN 60947-2): 6 kA
• Napięcie znamionowe (Ue): 230-400 V AC
• Częstotliwość: 50-60 Hz
• Znamionowe napięcie izolacji (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4000 V
• Klasa ograniczenia energii: 3
• Stopień zanieczyszczenia (IEC 664): 2
• Stopień ochrony: IP20
• Całkowita strata mocy przy In: 2.40 W
• Przekrój przewodu: 1-35 mm2 sztywny, 1-25 mm2 elastyczny
• Moment dokręcania zacisków: 2.80 N.m
• Typ dolnego zacisku: biconnect
• Typ górnego zacisku: zacisk śrubowy
• Montaż: szyna DIN 35 mm, możliwość montażu w zakresie 360 stopni
• Temperatura pracy: od -25 C do 70 C
• Tropikalizacja: Odpowiedni do wszystkich klimatów
• Zgodność z RoHS: Tak
• Prąd znamionowy przy 30 C: 16 A
• Prąd znamionowy przy 40 C: 15.3 A
• Prąd znamionowy przy 60 C: 13.3 A
• Wymiary (wys. x szer. x gł.): 83 x 17.50 x 70 mm

Cechy i korzyści:

• Charakterystyka typu B do obciążeń rezystancyjnych i długich odcinków przewodów
• Zdolność wyłączania 6 kA zgodnie z IEC 60898-1 i EN 60947-2
• Dolny zacisk biconnect umożliwiający szybkie podłączenie szyny zbiorczej
• Klasa ograniczenia energii 3, zmniejszająca przepuszczaną energię
• Możliwość montażu w zakresie 360 stopni oraz zaciski na tej samej wysokości zapewniające uporządkowany montaż

Zastosowania:

• Ochrona obwodów końcowych przed przeciążeniem i zwarciem
• Obwody oświetleniowe i gniazd w rozdzielnicach mieszkaniowych i komercyjnych
• Obwody z przewagą obciążenia rezystancyjnego lub długimi odcinkami przewodów
• Rozbudowa istniejących rozdzielnic konsumenckich Hager

Zgodny z normami IEC 60898-1 i EN 60947-2. Zgodny z RoHS.

Znany również jako: Hager MBN116E, wyłącznik nadprądowy 1P B16A 6kA.
