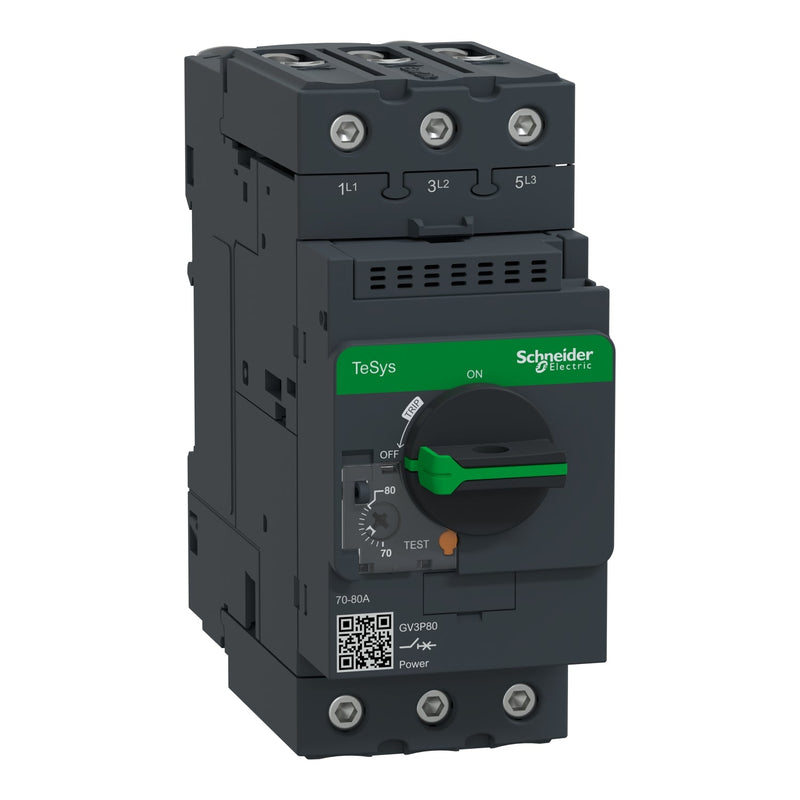

Wyłącznik silnikowy Schneider GV3P80 TeSys Deca 70-80A EverLink 50kA

Wyłącznik silnikowy termomagnetyczny Schneider Electric GV3P80 to 3-biegunowe urządzenie z serii TeSys GV3, o prądzie znamionowym 80 A, przeznaczone do silników o mocy do 45 kW przy 400/415 V AC. Dzięki zdolności wyłączania (Icu) 50 kA przy 400/415 V AC oraz zintegrowanej czułości na zaniki faz, zapewnia bezpośrednią ochronę silnika z zaciskami śrubowymi EverLink.

Dane techniczne:

• Oznaczenie handlowe: GV3P80
• Producent: Schneider Electric
• EAN:
• Seria / zakres: TeSys Deca, TeSys GV3
• Liczba biegunów: 3P
• Prąd znamionowy (In): 80 A
• Zakres nastawy termicznej: 70-80 A (IEC 60947-4-1)
• Prąd znamionowy napięcia roboczego (Ue): 690 V AC 50/60 Hz
• Zdolność wyłączania (Icu): 65 kA przy 230/240 V AC; 50 kA przy 400/415 V AC; 6 kA przy 690 V AC
• Moc silnika: do 45 kW przy 400/415 V AC; do 55 kW przy 690 V AC
• Kategoria użytkowania: Kategoria A (IEC 60947-2), AC-3 (IEC 60947-4-1)
• Typ sieci: AC, 50/60 Hz
• Technologia ochrony: Termomagnetyczna z czułością na zaniki faz
• Typ sterowania: Pokrętło obrotowe
• Połączenie: Zaciski śrubowe EverLink, moment dokręcania 5 N·m
• Montaż: Szyna DIN 35 mm (na zatrzask) lub montaż na panelu (3 x śruby M4)
• Wymiary (S x W x G): 55 x 132 x 136 mm
• Waga: 0,96 kg
• Stopień ochrony IP: IP20 (IEC 60529)
• Temperatura pracy: -20 do 60 °C
• Temperatura przechowywania: -40 do 80 °C
• Wysokość pracy: do 3000 m
• Normy: EN/IEC 60947-2, EN/IEC 60947-4-1
• Certyfikaty: CCC, CSA, EAC, ATEX, UKCA, DNV-GL, ABS, BV, LROS

Cechy i zalety:

• Ochrona termomagnetyczna z czułością na zaniki faz zapewnia niezawodną, bezpośrednią ochronę silnika zgodnie z IEC 60947-4-1
• Zdolność wyłączania 50 kA przy 400/415 V AC radzi sobie z wysokimi prądami zwarciowymi w wymagających sieciach przemysłowych
• Szeroki zakres napięcia roboczego do 690 V AC pasuje do różnych konfiguracji sieci trójfazowych
• 50 000 cykli mechanicznych i 20 000 cykli elektrycznych zapewnia długą żywotność
• Certyfikaty ATEX, DNV-GL, ABS, BV oraz Lloyd's Register umożliwiają zastosowanie w instalacjach morskich i strefach zagrożonych wybuchem

Zastosowania:

• Bezpośrednia ochrona trójfazowych silników AC do 55 kW w maszynach przemysłowych
• Centra sterowania silnikami i przemysłowe rozdzielnice
• Panele ochrony silników w systemach HVAC i instalacjach budynkowych
• Instalacje elektryczne na morzu i offshore wymagające certyfikacji towarzystw klasyfikacyjnych

Zgodny z normami EN/IEC 60947-2 oraz EN/IEC 60947-4-1. Część serii Schneider Electric TeSys Deca.

Znany również jako: Schneider GV3P80, Schneider Electric GV3P80, wyłącznik silnikowy TeSys GV3, zabezpieczenie silnika GV3P 80A.
