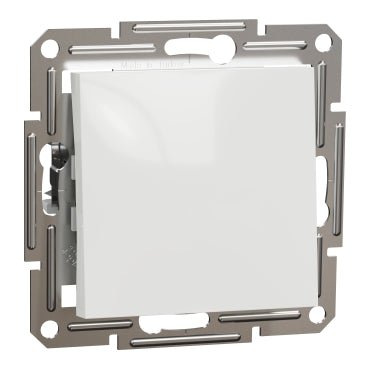

Schneider EPH0770121 Asfora 1-krotny przycisk naciskowy 10A 250V biały

Schneider Electric EPH0770121 to podtynkowy 1-krotny przycisk chwilowy Asfora z bezśrubowymi zaciskami, dostarczany jako mechanizm z ramką montażową i płytką ochronną w błyszczącej bieli. Jest to przycisk chwilowy (dzwonek / impuls) o znamionowym prądzie 10 A przy 250 V AC, przeznaczony do sterowania dzwonkami, przekaźnikami impulsowymi, przekaźnikami czasowymi oraz timerami oświetlenia klatkowego, zgodny z normą IEC 60669-1.

Kluczowe cechy

• Seria Asfora, 1-krotny przycisk chwilowy (impulsowy), 1 przycisk
• Prąd znamionowy 10 A przy 250 V AC, 1P; zakres mocy do 2300 W
• Bezśrubowe zaciski do wpinania przewodów o przekroju 2 x 2,5 mm² (przewody giętkie, sztywne lub linkowe)
• Podtynkowy montaż, napęd przycisku (powrót sprężynowy)
• Błyszczące wykończenie z ABS w kolorze białym; dostarczany bez ramki otaczającej (mechanizm + zaczepy + płytka czołowa)
• Mocowanie na śruby lub zaczepy do puszek o wymiarach 51...70 mm

Dane techniczne

• Seria: Asfora; typ produktu: przycisk (mechanizm z ramką montażową i płytką czołową)
• Funkcja: 1-krotny przycisk chwilowy (impulsowy), 1P
• Prąd znamionowy: 10 A przy 250 V AC
• Maksymalna moc przełączalna: 2300 W
• Zaciski: bezśrubowe (wpinane); 2 przewody 2,5 mm²; długość ściągnięcia izolacji 13 mm; przewodniki miedziane
• Materiał: ABS (akrylonitryl-butadien-styren), błyszczące wykończenie
• Montaż: podtynkowy, mocowany śrubami lub zaczepami w puszce 51...70 mm
• Wymiary: 71 x 71 x 43 mm (S x W x G), głębokość wystawania 15 mm
• Waga: 58,6 g
• Stopień ochrony: IP20
• Temperatura pracy otoczenia: -5...40 °C
• Normy: IEC 60669-1; certyfikaty TSE, VDE, NF; oznaczenia jakości CE, UKR

Typowe zastosowania

Obwody dzwonków, przyciski timerów oświetlenia klatkowego (minuterie) oraz sterowanie przekaźnikami impulsowymi w instalacjach mieszkalnych i lekkich obiektach komercyjnych, gdzie wymagany jest chwilowy kontakt w podtynkowym położeniu ściennym.
