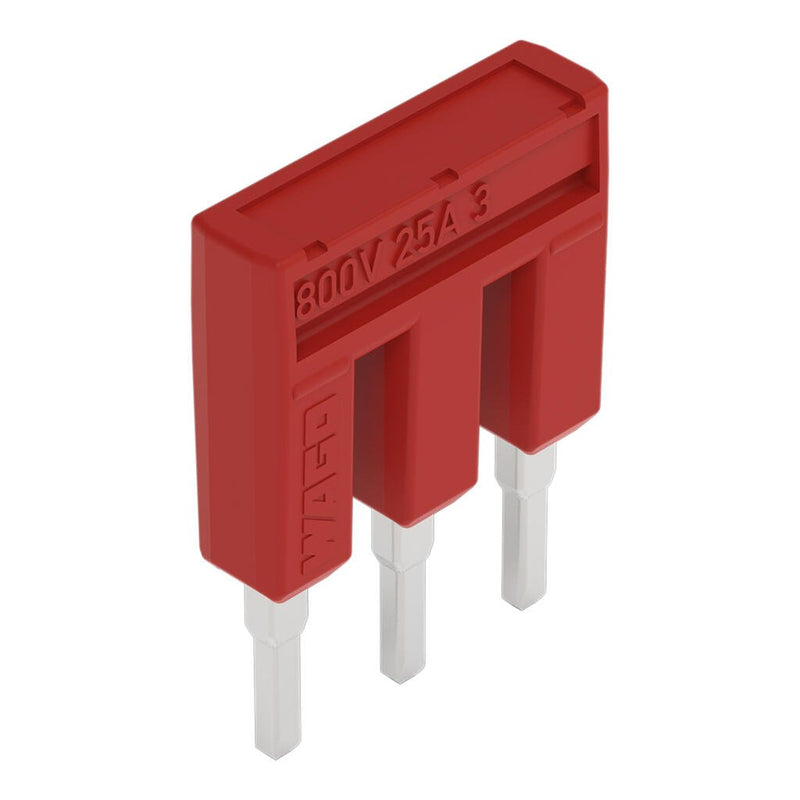

WAGO 2002-403/000-005 Mostek grzebieniowy wciskany 3-torowy czerwony 25 A 800 V

WAGO 2002-403/000-005 to 3-drożna, izolowana zworka wtykowa z serii 2002, przeznaczona do łączenia sąsiadujących listew zaciskowych montowanych na szynie. Znamionowe parametry wynoszą 25 A i 800 V (III/3). Zworka jest czerwona, co ułatwia jej szybką identyfikację wizualną - szczególnie dobrze sprawdza się w przypadku listew zaciskowych czujników.

Dane techniczne:

• Sprzedawana na sztuki.
• Numer katalogowy: 2002-403/000-005
• Producent: WAGO
• Seria: 2002
• Typ: izolowana zworka wtykowa
• Konfiguracja zworki: 1-2-3 (3-drożna)
• Kolor: czerwony
• Napięcie znamionowe (III/3): 800 V
• Prąd znamionowy: 25 A
• Prąd znamionowy (Ex e II): 20 A
• Szerokość: 13.8 mm / 0.543 in
• Wysokość: 4.1 mm / 0.161 in
• Głębokość: 19 mm / 0.748 in
• Masa: 1.4 g
• Obciążenie ogniowe: 0.009 MJ
• GTIN: 4055143687348
• Kraj pochodzenia: Niemcy (DE)
• RoHS: zgodność, brak wyłączeń
• Dopuszczenie kolejowe: Railway Ready zgodnie z DIN EN 50155 (VDE 0115-200):2022-06

Cechy i zalety:

• Montaż wtykowy: włożyć zworkę i docisnąć, aż oprze się o ogranicznik; aby ją wyjąć, wsunąć narzędzie montażowe między zworkę a ściankę działową podwójnego gniazda zworek
• Czerwone oznaczenie kolorystyczne ułatwia szybką identyfikację wizualną, szczególnie w przypadku okablowania listew zaciskowych czujników
• Certyfikat Railway Ready zgodny z DIN EN 50155; badania odporności na wibracje i udary zgodnie z DIN EN 61373, kategoria 1, klasa A/B
• Niestandardowe zworki można uzyskać przez przełamanie i usunięcie styków, aby w razie potrzeby zmniejszyć liczbę biegunów (serie 2000, 2001, 2002, 2004)
• Umożliwia łączenie przewodów o dwóch różnych przekrojach, np. od 6 mm² (10 AWG) do 2.5 mm² (14 AWG), przez zamkniętą lub otwartą stronę zacisku z płytką końcową

Zastosowania:

• Łączenie sąsiadujących listew zaciskowych serii 2002 w przemysłowych szafach sterowniczych
• Oznaczone kolorami okablowanie listew zaciskowych czujników, w którym wymagane jest szybkie wizualne rozróżnianie obwodów
• Instalacje elektryczne w pojazdach szynowych wymagające zgodności z normą DIN EN 50155
• Układy redukcji przekroju, łączące przewody o różnych przekrojach w obrębie tego samego rzędu listew zaciskowych

Znana również jako: WAGO 2002-403/000-005, czerwona, izolowana zworka 3-drożna WAGO z serii 2002, czerwona zworka wtykowa WAGO 25 A.
