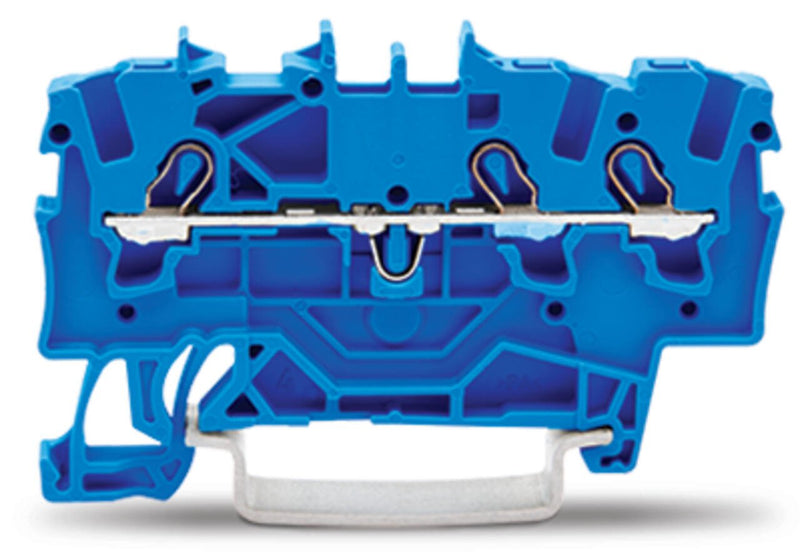

WAGO 2001-1304 3-przewodowa złączka przelotowa 1.5 mm², niebieska

WAGO 2001-1304 to 3-przewodowa złączka przelotowa z serii TOPJOB® S 2001, przeznaczona do okablowania przelotowego w instalacjach przemysłowych i budynkowych. Wykorzystuje technologię Push-in CAGE CLAMP®, umożliwiającą podłączanie przewodów jednodrutowych, wielodrutowych i zakończonych tulejkami o przekroju od 0,25 do 2,5 mm² - przewody jednodrutowe można wsuwać bez użycia narzędzi - przy znamionowym przekroju 1,5 mm². Jej parametry znamionowe wynoszą 800 V i 17,5 A zgodnie z IEC/EN 60947-7-1; posiada również dopuszczenia ATEX i IECEx do zastosowań w strefach zagrożonych wybuchem Ex e II i Ex i.

Dane techniczne:

• Sprzedawana na sztuki.
• Numer katalogowy: 2001-1304
• Producent: WAGO
• Seria: TOPJOB® S 2001
• Typ: 3-przewodowa złączka przelotowa
• Kolor: niebieski
• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba gniazd mostkujących: 2
• Znamionowy przekrój: 1,5 mm²
• Zakres przekrojów przewodów (jednodrutowych / wielodrutowych): 0,25 ... 2,5 mm² / 22 ... 14 AWG
• Zakres przewodów dla zacisku Push-in: 0,75 ... 2,5 mm² / 18 ... 14 AWG
• Długość odizolowania: 9 ... 11 mm
• Napięcie znamionowe (IEC/EN 60947-7-1, OVC III): 800 V
• Prąd znamionowy (IEC/EN 60947-7-1): 17,5 A
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Napięcie znamionowe UL 1059 / CSA 22.2 No 158: 600 V (grupa zastosowań B/C)
• Prąd znamionowy UL 1059 / CSA 22.2 No 158: 15 A (grupa zastosowań B/C)
• Dopuszczenie ATEX/IECEx: PTB 05 ATEX 1094 U / IECEx PTB 05.0034U (Ex eb IIC Gb)
• Napięcie znamionowe Ex e II: 550 V; prąd znamionowy: 17 A
• Wymiary (W × H × D): 4,2 × 59,2 × 39,5 mm
• Masa: 4,9 g
• Montaż: szyna DIN-35 (35 × 15 i 35 × 7,5)
• Oznaczenia: środkowe i boczne
• Kierunek okablowania: wejście od przodu
• Materiał izolacyjny: poliamid (PA66), UL94 V0
• Temperatura montażu: -35 ... +85 °C
• Dopuszczalna temperatura pracy ciągłej: -60 ... +105 °C
• Normy: IEC/EN 60947-7-1, UL 1059, CSA 22.2 No 158, ATEX, IECEx, DIN EN 50155, DIN EN 61373

Cechy i zalety:

• Technologia Push-in CAGE CLAMP® umożliwia bezpośrednie, beznarzędziowe wsuwanie do zacisku przewodów jednodrutowych i wielodrutowych z tulejkami
• Certyfikowana do stosowania w strefach zagrożonych wybuchem ATEX Ex e II i Ex i zgodnie z PTB 05 ATEX 1094 U / IECEx PTB 05.0034U
• Przeszła testy odporności na drgania i wstrząsy dla kolejnictwa zgodnie z DIN EN 61373 (kategoria 1, klasa A/B) oraz DIN EN 50155 dla taboru kolejowego
• Obudowa z poliamidu (PA66), UL94 V0, zgodna z wymaganiami bezpieczeństwa przeciwpożarowego
• Dwa gniazda mostkujące umożliwiają elastyczne mostkowanie potencjałów za pomocą mostków grzebieniowych serii 2001

Zastosowania:

• Okablowanie przelotowe w przemysłowych szafach sterowniczych i rozdzielnicach
• Okablowanie instalacji budynkowych na szynie DIN-35 (35 × 15 i 35 × 7,5)
• Instalacje w strefach zagrożonych wybuchem wymagające certyfikacji ATEX lub IECEx (Ex e II, Ex i)
• Okablowanie taboru kolejowego i wyposażenia kolejowego zgodnie z DIN EN 50155

Znany również jako: WAGO 2001-1304, 3-przewodowa złączka przelotowa WAGO TOPJOB S 1,5 mm².
