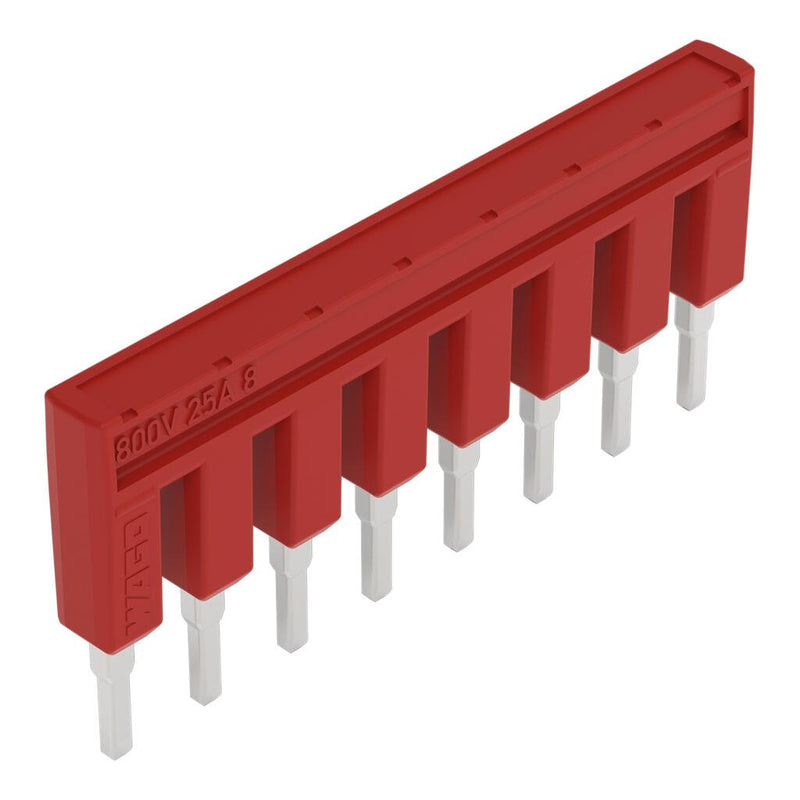

WAGO 2002-408/000-005 Listwa łącząca typu Push-In 8-krotna 800V 25A czerwona

WAGO 2002-408/000-005 to izolowany, 8-kierunkowy mostek sprężynowy typu push-in w kolorze czerwonym, zaprojektowany do łączenia wielu pozycji w zespołach zacisków montowanych na szynie. Łączy pozycje od 1 do 8 w jednej listwie, o napięciu znamionowym 800 V (III/3) i prądzie znamionowym 25 A. Czerwony kolor wyróżnia go do zastosowań z zaciskami czujnikowymi, gdzie wymagana jest kolorowa identyfikacja.

Specyfikacja techniczna:

• Numer katalogowy: 2002-408/000-005
• Producent: WAGO
• Typ: 8-kierunkowy izolowany mostek sprężynowy typu push-in
• Przypisanie mostka: 1-2-3-4-5-6-7-8
• Kolor: czerwony
• Napięcie znamionowe (III/3): 800 V
• Prąd znamionowy: 25 A
• Prąd znamionowy (Ex e II): 20 A
• Szerokość: 39,9 mm / 1,571 cala; Wysokość: 4,1 mm / 0,161 cala; Głębokość: 19 mm / 0,748 cala
• Waga: 3,9 g
• Obciążenie ogniowe: 0,026 MJ
• Ilość w opakowaniu: 25 sztuk, worek
• Kraj pochodzenia: Niemcy
• GTIN: 4055143690393
• RoHS: Zgodny, bez wyłączeń
• Certyfikat kolejowy: DIN EN 50155 (VDE 0115-200):2022-06; WAGO Railway Ready

Cechy i zalety:

• Montaż typu push-in: wsuń listwę i dociśnij do oporu – montaż bez narzędzi
• Usuwanie z pomocą narzędzia: wsuń narzędzie obsługowe między mostek a przegrodę podwójnych gniazd, a następnie unieś; dla listew z więcej niż pięcioma stykami stosuj narzędzie naprzemiennie po obu stronach
• Czerwone kodowanie kolorystyczne dla łatwej identyfikacji na zaciskach czujnikowych i zespołach sortowanych kolorystycznie
• Testowany pod kątem drgań i wstrząsów dla taboru kolejowego zgodnie z DIN EN 61373 (VDE 0115-0106):2011-04, Kategoria 1, Klasa A/B
• Możliwość tworzenia mostków o niestandardowej długości przez odłamywanie i usuwanie pojedynczych styków z listwy (serie 2000, 2001, 2002, 2004)

Zastosowania:

• Kolorowe łączenie wspólne na zespołach zacisków czujnikowych w szafach sterowniczych
• Wielopozycyjne łączenie magistrali w panelach taboru kolejowego (instalacje zgodne z EN 50155)
• Redukcja przekrojów przewodów – np. z 16 mm² (6 AWG) do 6 mm² (10 AWG) – przez stronę zacisku zamkniętą lub otwartą z zaślepką końcową
• Konfiguracje mostków o niestandardowej długości, gdy tylko wybrane pozycje mają być połączone wspólnie

Znane również jako: WAGO 2002-408/000-005, izolowany czerwony mostek 8-kierunkowy WAGO, mostek sprężynowy push-in 8-polowy czerwony WAGO.
