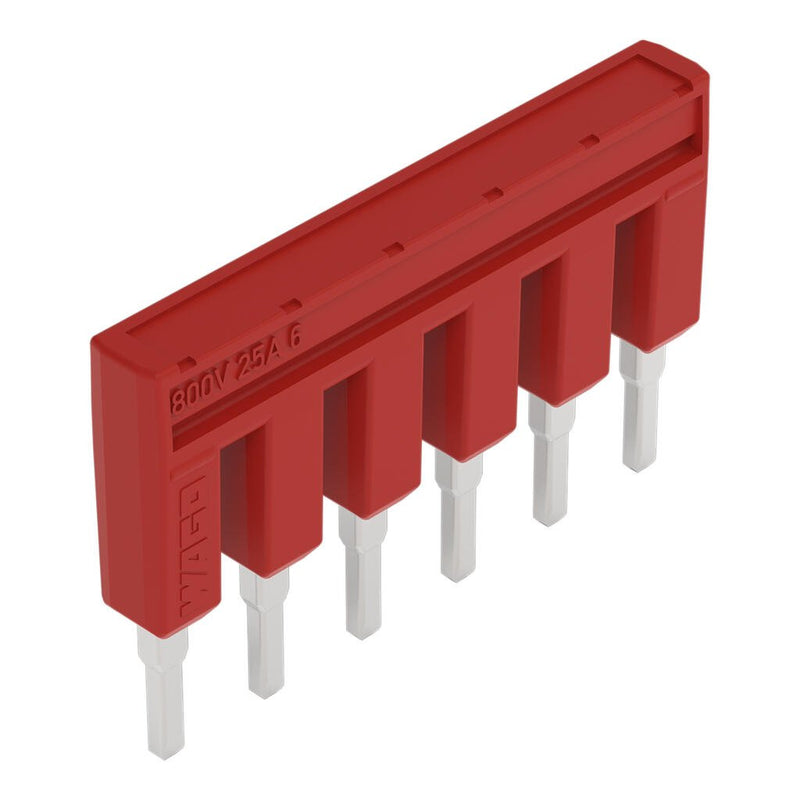

WAGO 2002-406/000-005 Listwa łącząca typu Push-In 6-krotna 25A czerwona

WAGO 2002-406/000-005 to 6-kierunkowa izolowana listwa przeskokowa typu push-in do serii 2002, zaprojektowana do łączenia sześciu sąsiadujących zacisków montowanych na szynie na wspólny potencjał. Oceniona na 800 V (III/3) i 25 A, wykorzystuje czerwone oznaczenie kolorystyczne odpowiednie do zastosowań w zaciskach czujnikowych. Kompaktowa obudowa ma wymiary 29,5 x 19 x 4,1 mm i waży 2,9 g.

Specyfikacja techniczna:

• Numer katalogowy: 2002-406/000-005
• Producent: WAGO
• Seria: 2002
• Typ: Listwa przeskokowa typu push-in, izolowana
• Kolor: czerwony
• Przypisanie przeskoku: 1-2-3-4-5-6 (6-kierunkowa)
• Napięcie znamionowe (III/3): 800 V
• Prąd znamionowy: 25 A
• Prąd znamionowy (Ex e II): 20 A
• Szerokość: 29,5 mm / 1,161 cala
• Wysokość: 4,1 mm / 0,161 cala
• Głębokość: 19 mm / 0,748 cala
• Waga: 2,9 g
• Ilość w opakowaniu: 25 szt. (worek)
• Kraj pochodzenia: DE
• GTIN: 4055143687836
• RoHS: Zgodny, bez wyłączeń
• Certyfikat kolejowy: WAGO Railway Ready
• Normy: DIN EN 50155 (VDE 0115-200):2022-06; DIN EN 61373 (VDE 0115-0106):2011-04

Cechy i zalety:

• Montaż typu push-in: włożyć i wcisnąć aż do oporu; demontaż przez włożenie narzędzia roboczego między listwę przeskokową a ściankę działową podwójnych gniazd przeskokowych
• Czerwone oznaczenie kolorystyczne dla wizualnej identyfikacji obwodu, zalecane do zespołów zacisków czujnikowych
• Certyfikat Railway Ready zgodny z DIN EN 50155; testy wibracji i wstrząsów zgodnie z DIN EN 61373, kategoria 1, klasa A/B na osiach X, Y i Z
• Możliwość tworzenia niestandardowych listew przeskokowych przez odłamywanie i usuwanie pojedynczych styków (dotyczy serii 2000, 2001, 2002 i 2004)
• Obsługuje obniżanie potencjału między przekrojami przewodów przy użyciu płyty końcowej, np. z 16 mm² (6 AWG) do 6 mm² (10 AWG)

Zastosowania:

• Łączenie sześciu sąsiadujących zacisków serii 2002 na wspólny potencjał w szafach sterowniczych
• Kolorowe grupowanie potencjałów w zespołach zacisków czujnikowych
• Okablowanie szaf sterowniczych w kolejnictwie i taborze kolejowym wymagające zgodności z DIN EN 50155
• Obniżanie potencjału między przekrojami przewodów w tym samym rzędzie zacisków

Znane również jako: WAGO 2002-406/000-005, czerwona 6-kierunkowa listwa przeskokowa serii WAGO 2002, czerwona listwa przeskokowa typu push-in 6-biegunowa WAGO.
