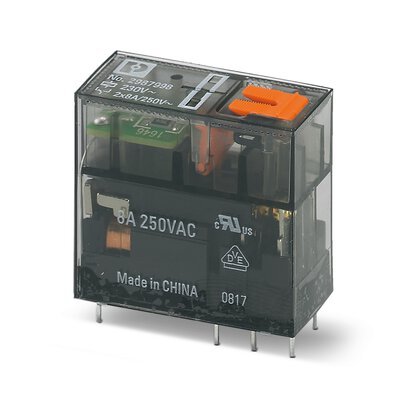

Phoenix Contact 2987998 REL-MR-230AC/21-21AU/MS Przekaźnik pojedynczy

REL-MR-230AC/21-21AU/MS to wtykowe miniaturowe przekaźnik jednobiegunowy firmy Phoenix Contact z wielowarstwowymi, twardo złoconymi 2 stykami przełączającymi oraz cewką 230 V AC. Wyposażony jest w przycisk testowy, mechaniczny wskaźnik położenia przełącznika oraz zintegrowaną diodę LED sygnalizującą stan, co czyni go idealnym do zastosowań w sterowaniu przemysłowym i przełączaniu sygnałów wymagających wizualnej diagnostyki oraz niezawodnej pracy styków przy niskich prądach.

Specyfikacja techniczna:

• Oznaczenie części: REL-MR-230AC/21-21AU/MS
• Numer katalogowy: 2987998
• Producent: Phoenix Contact
• EAN: 4046356481007
• Typ produktu: Przekaźnik jednobiegunowy, monostabilny, niepolaryzowany
• Napięcie cewki: 230 V AC (zakres: 179,4 do 333,5 V AC, 50/60 Hz)
• Typowy prąd wejściowy przy UN: 3,5 mA
• Typ przełączania styków: 2 styki przełączające, AgNi twardo złocone
• Maksymalny prąd rozruchowy: 16 A (20 ms, po warstwie złota)
• Ograniczenie prądu ciągłego: 8 A (po warstwie złota)
• Maksymalne napięcie przełączania: 250 V AC/DC (po warstwie złota)
• Minimalny prąd przełączania: 1 mA przy 12 V (styk złocony)
• Przełączalna moc: 1,5 A przy 240 V AC15
• Napięcie testowe (cewka/styk): 5 kV AC (50 Hz, 1 min.)
• Maksymalna moc strat: 0,42 W
• Żywotność mechaniczna: 5 x 10^6 cykli
• Wymiary (S x W x G): 12,7 x 29 x 25 mm
• Waga (bez opakowania): 18,18 g
• Temperatura pracy: -40 °C do 70 °C
• Temperatura przechowywania: -40 °C do 85 °C
• Sposób podłączenia: Wtyk/lutowanie
• Wielkość opakowania: 10 szt. | Kraj pochodzenia: CN

Cechy i zalety:

• Twardo złocone styki AgNi zapewniają niezawodne przełączanie już od 1 mA przy 12 V
• Zintegrowana dioda LED sygnalizująca stan oraz mechaniczny wskaźnik położenia przełącznika umożliwiają natychmiastową diagnostykę wizualną
• Wykrywalny przycisk testowy pozwala na weryfikację działania bez zasilania cewki
• Szeroki zakres pracy od -40 °C do 70 °C sprawdza się w wymagających środowiskach przemysłowych
• Klasyfikacja ISA-S71.04 G3 Harsh Group gwarantuje niezawodność w atmosferach korozyjnych

Zastosowania:

• Interfejs wyjściowy PLC i izolacja sygnałów w panelach automatyki 230 V AC
• Przełączanie sygnałów niskiego poziomu, gdzie złocone styki zapobiegają awariom spowodowanym utlenianiem
• Automatyka budynkowa i obwody sterowania HVAC
• Sterowanie maszyn w trudnych lub korozyjnych warunkach przemysłowych

Zgodny z normami EN 61810-1, VDE 0435-201 oraz EN 50178. Zatwierdzony przez UL (FILE E 195083), cUL (FILE E 195083), EAC oraz VDE (40027210). Spełnia wymagania EU RoHS; brak substancji SVHC REACH powyżej 0,1% masy.

Znany również jako: Phoenix Contact REL-MR-230AC/21-21AU/MS, Phoenix 2987998, miniaturowy przekaźnik wtykowy 230VAC, przekaźnik 2CO ze złoconymi stykami.
