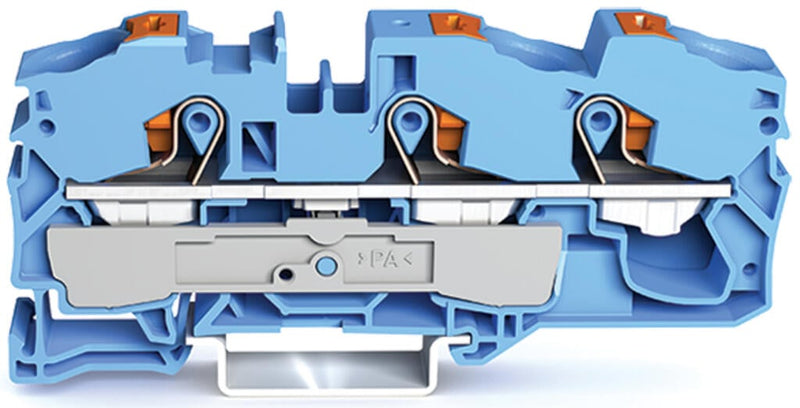

WAGO 2216-1304 Złączka przelotowa 3-przewodowa 16 mm² 76 A niebieska

WAGO 2216-1304 to 3-przewodowy złączka szynowa z serii TOPJOB S 2216, zaprojektowana do szybkiego i bezpiecznego łączenia przewodów elektrycznych w instalacjach przemysłowych i budynkowych. Wyposażona w technologię Push-in CAGE CLAMP z obsługą za pomocą przycisku, umożliwia podłączenie przewodów sztywnych i drobnożyłowych o przekroju od 0,5 do 16 mm² bez użycia narzędzi lub zaciskania. Oceniona na 76 A i 800 V AC (IEC/EN 60947-7-1, OVC III), posiada port testowy i jest certyfikowana do zastosowań Ex i iskrobezpiecznych.

Specyfikacja techniczna:

• Numer katalogowy: 2216-1304
• Producent: WAGO
• Seria: TOPJOB S, seria 2216
• Typ: 3-przewodowa złączka szynowa z portem testowym
• Technologia połączenia: Push-in CAGE CLAMP, obsługa przyciskiem
• Jednostki zaciskowe: 3; miejsca na mostki: 2
• Nominalny przekrój: 16 mm²
• Przewód sztywny: 0,5 - 16 mm² / 20 - 6 AWG
• Przewód drobnożyłowy: 0,5 - 25 mm² / 20 - 4 AWG
• Przewód drobnożyłowy z tulejką izolowaną: 0,5 - 16 mm² / 20 - 6 AWG
• Długość odizolowania: 18 - 20 mm
• Prąd znamionowy (IEC/EN 60947-7-1): 76 A; napięcie znamionowe: 800 V AC (OVC III, stopień zanieczyszczenia 3)
• Prąd znamionowy (UL 1059 / CSA 22.2 Nr 158): 85 A przy 600 V
• Prąd impulsowy wytrzymywany: 8 kV
• Ocena Ex: ATEX PTB 18 ATEX 1009 U / IECEx PTB 18.0016U (Ex eb IIC Gb); 550 V, 76 A
• Wymiary (S x W x G): 12 x 91,8 x 43,7 mm
• Waga: 32,1 g
• Montaż: szyna DIN-35 (35 x 15 mm i 35 x 7,5 mm)
• Izolacja: poliamid (PA66), klasa palności UL 94 V0
• Kolor: niebieski; kolor elementu sterującego: pomarańczowy
• Temperatura przetwarzania: -35 do +85 °C; temperatura pracy ciągłej: -60 do +105 °C
• Normy: IEC/EN 60947-7-1, UL 1059, CSA 22.2 Nr 158, DIN EN 50155

Cechy i zalety:

• Technologia Push-in CAGE CLAMP umożliwia bezpośrednie podłączenie przewodów sztywnych i drobnożyłowych z tulejkami bez użycia narzędzi lub dodatkowego przygotowania.
• Zintegrowany port testowy pozwala na pomiary w obwodzie bez zakłócania podłączonych przewodów pod napięciem.
• Certyfikowany do zastosowań ATEX i IECEx Ex i oraz Ex e II (Ex eb IIC Gb), odpowiedni do instalacji w strefach zagrożenia wybuchem.
• Przewody wprowadzane od frontu z oznaczeniami centralnymi i bocznymi umożliwiają elastyczną identyfikację obwodów.
• Testowany zgodnie z DIN EN 50155 dla elektroniki taboru kolejowego oraz na wibracje i wstrząsy zgodnie z DIN EN 61373 kategoria 1, klasa A/B.

Zastosowania:

• Przewodzenie przejściowe i rozdział potencjału w panelach sterowniczych przemysłowych i szafach instalacji budynkowych.
• Obwody iskrobezpieczne (Ex i) w instalacjach stref zagrożenia wymagających zgodności z ATEX lub IECEx.
• Okablowanie taboru kolejowego wymagające aprobaty DIN EN 50155.
• Każda obudowa na szynę DIN, gdzie potrzebne jest testowanie w obwodzie przez port testowy bez odłączania przewodów.

Znany również jako: WAGO 2216-1304, niebieska złączka szynowa TOPJOB S 16 mm² z technologią push-in.
