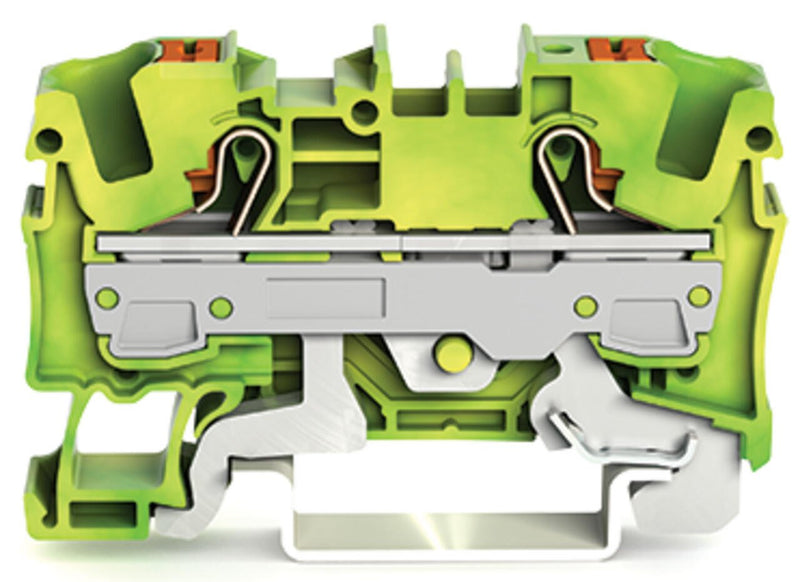

WAGO 2206-1207 TOPJOB S 2-przewodowy zacisk uziemiający 6 mm² GN-Żółty

WAGO 2206-1207 to 2-przewodowy zacisk uziemiający z serii TOPJOB S 2206, zaprojektowany do bezpośredniego łączenia przewodów elektrycznych z szyną montażową za pomocą zintegrowanej stopki montażowej – zapewniając zarówno stabilność elektryczną, jak i mechaniczną. Obsługuje przewody miedziane o przekroju od 0,5 do 10 mm² i wykorzystuje technologię Push-in CAGE CLAMP do beznarzędziowego wkładania przewodów sztywnych, wielodrutowych i drobnożyłowych z tulejkami, bez połączeń śrubowych.

Specyfikacja techniczna:

• Numer katalogowy: 2206-1207
• Producent: WAGO
• Seria: TOPJOB S, seria 2206
• Typ: 2-przewodowy zacisk uziemiający z przyciskiem i portem testowym
• Technologia połączenia: Push-in CAGE CLAMP
• Rodzaj uruchomienia: przycisk
• Przekrój znamionowy: 6 mm²
• Przewód sztywny: 0,5-10 mm² / 20-8 AWG; push-in: 1-10 mm² / 14-8 AWG
• Przewód drobnożyłowy: 0,5-10 mm² / 20-8 AWG
• Przewód drobnożyłowy z izolowaną tulejką: 0,5-6 mm² / 20-10 AWG
• Przewód drobnożyłowy z tulejką, push-in: 2,5-6 mm² / 16-10 AWG
• Długość odizolowania: 13-15 mm / 0,51-0,59 cala
• Kierunek podłączenia: od przodu
• Materiał przewodu do podłączenia: miedź
• Szerokość: 7,5 mm / Wysokość: 57,3 mm / Głębokość od górnej krawędzi szyny DIN: 32,9 mm
• Montaż: szyna DIN-35 (35 × 15 mm i 35 × 7,5 mm)
• Liczba zacisków: 2 / Liczba miejsc na mostki: 2
• Oznaczenie: środkowe i boczne
• Kolor: zielono-żółty / kolor elementu uruchamiającego: pomarańczowy
• Materiał izolacji: poliamid (PA66), UL94 V0
• Waga: 18,3 g
• Temperatura pracy ciągłej: od -60 do +105 °C
• Normy: IEC/EN 60947-7-2; DIN EN 50155 (VDE 0115-200):2022-06; DIN EN 61373 (VDE 0115-0106):2011-04
• Klasyfikacja Ex: odpowiedni do zastosowań Ex e II

Cechy i zalety:

• Technologia Push-in CAGE CLAMP umożliwia beznarzędziowe wkładanie przewodów sztywnych, drobnożyłowych i z tulejkami bezpośrednio do punktu zacisku – szybciej niż połączenia śrubowe
• Zintegrowana stopka montażowa łączy szynę DIN bezpośrednio z przewodem, zapewniając zarówno elektryczną, jak i mechaniczną ciągłość uziemienia bez potrzeby stosowania osobnego adaptera
• Uruchamianie za pomocą przycisku pozwala na zwolnienie przewodu bez dodatkowych narzędzi
• Odpowiedni do specyficznych zastosowań w strefach zagrożenia Ex e II – szczegóły dotyczące klasyfikacji Ex znajdują się w karcie katalogowej i sekcji technicznej
• Testowany zgodnie z normami DIN EN 50155 i DIN EN 61373 pod kątem drgań, wstrząsów i trwałości eksploatacyjnej w środowisku taboru kolejowego

Zastosowania:

• Połączenia PE (uziemienie ochronne) w przemysłowych rozdzielnicach i panelach sterowniczych
• Instalacje elektryczne w strefach zagrożenia Ex e II (zwiększone bezpieczeństwo)
• Okablowanie taboru kolejowego wymagające zgodności z normą DIN EN 50155
• Okablowanie instalacji budynkowych, gdzie przewody muszą być uziemione bezpośrednio do szyny DIN

Znany również jako: WAGO 2206-1207, zacisk uziemiający WAGO TOPJOB S 6 mm², zacisk PE push-in serii WAGO 2206.
