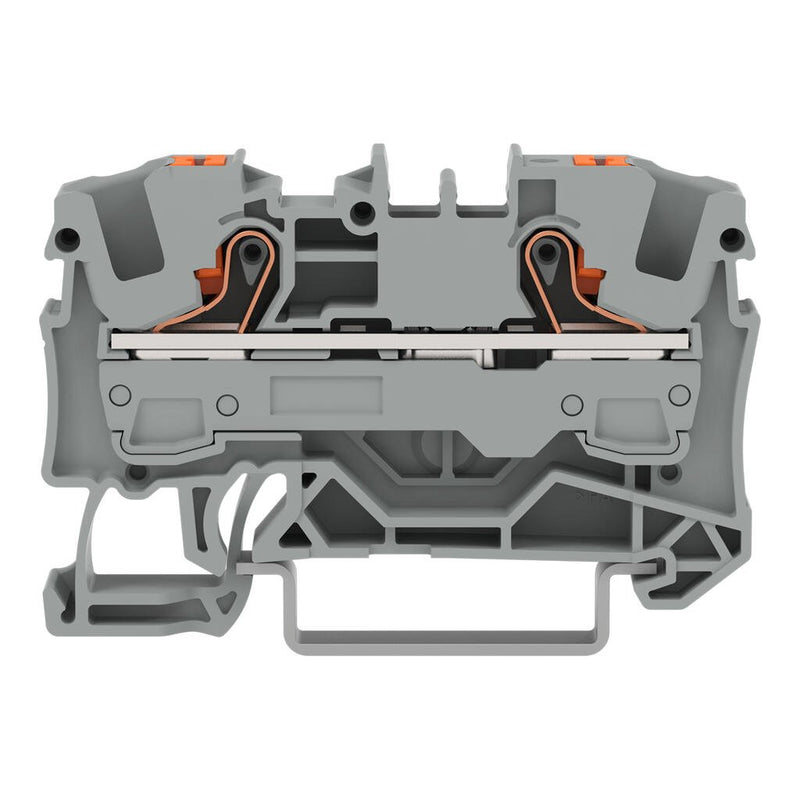

WAGO 2206-1201 TOPJOB S Złączka przelotowa 2-przewodowa 6 mm² 41 A

WAGO 2206-1201 to 2-przewodowy złączka szynowa z serii TOPJOB S 2206, wykorzystująca technologię Push-in CAGE CLAMP z obsługą za pomocą przycisku do okablowania od frontu. Oceniona na 41 A i do 1000 V AC zgodnie z IEC/EN 60947-7-1, akceptuje przewody o przekroju od 0,5 do 10 mm² i posiada certyfikat ATEX/IECEx do zastosowań w strefach zagrożenia Ex e II.

Specyfikacja techniczna:

• Numer katalogowy: 2206-1201
• Producent: WAGO
• Seria: TOPJOB S, seria 2206
• Typ: 2-przewodowa złączka szynowa
• Technologia połączenia: Push-in CAGE CLAMP
• Obsługa: przycisk
• Nominalny przekrój: 6 mm²
• Zakres przewodów - sztywnych: 0,5-10 mm² / 20-8 AWG; push-in: 1-10 mm² / 14-8 AWG
• Zakres przewodów - wielodrutowych: 0,5-10 mm² / 20-8 AWG; z tulejką izolowaną: 0,5-6 mm² / 20-10 AWG
• Długość odizolowania: 13-15 mm / 0,51-0,59 cala
• Prąd znamionowy: 41 A (IEC/EN 60947-7-1); 50 A (UL 1059 / CSA 22.2 Nr 158)
• Nominalne napięcie AC: 800 V (OV kat. III, PD 3) / 1000 V (OV kat. III, PD 2); DC: 1500 V (OV kat. III, PD 2)
• Nominalne napięcie impulsowe: 8 kV
• Ocena UL 1059 / CSA 22.2 Nr 158: 600 V, 50 A
• Napięcie znamionowe Ex e II: 550 V; prąd znamionowy: 41 A (ATEX PTB 18 ATEX 1007 U / IECEx PTB 18.0014U)
• Wymiary (S × W × G): 7,5 × 57,3 × 39,5 mm / 0,295 × 2,256 × 1,555 cala
• Montaż: szyna DIN-35 (35 × 15 mm i 35 × 7,5 mm)
• Oznaczenie: centralne i boczne; z portem testowym
• Kolor: szary; kolor elementu obsługowego: pomarańczowy
• Izolacja: poliamid PA66, palność UL94 V0
• Waga: 10 g
• Temperatura przetwarzania: -35 do +85 °C; ciągła eksploatacja: -60 do +105 °C
• Jednostki zaciskowe: 2; miejsca na mostki: 2
• Normy: IEC/EN 60947-7-1, UL 1059, CSA 22.2 Nr 158, ATEX, IECEx, DIN EN 50155, DIN EN 61373

Cechy i zalety:

• Push-in CAGE CLAMP akceptuje przewody sztywne i wielodrutowe z tulejkami bezpośrednio - bez potrzeby użycia narzędzi lub przygotowania zaciskania.
• Obsługa za pomocą przycisku umożliwia zwolnienie przewodów bez narzędzi, co wspiera szybki montaż i bezobsługową eksploatację.
• Certyfikat ATEX/IECEx dla zastosowań Ex e II przy 550 V i 41 A, z prądem znamionowym 33 A przy użyciu mostków.
• Zintegrowany port testowy umożliwia pomiary napięcia i prądu w obwodzie bez odłączania przewodów.
• Testowany pod kątem drgań i wstrząsów zgodnie z DIN EN 61373 Kategoria 1 Klasa A/B oraz kwalifikowany zgodnie z DIN EN 50155 dla taboru kolejowego.

Zastosowania:

• Przewodzenie i dystrybucja potencjału w panelach sterowniczych i budowie maszyn.
• Projekty instalacji budynkowych wymagające beznarzędziowego zakończenia na systemach szyn DIN.
• Szafy sterownicze do stref zagrożenia wymagające certyfikowanych złączek Ex e II.
• Okablowanie taboru kolejowego i urządzeń kolejowych podlegające wymaganiom drgań DIN EN 50155 i DIN EN 61373.

Znane również jako: WAGO 2206-1201, złączka szynowa WAGO TOPJOB S 6 mm², złączka szynowa z przyciskiem serii WAGO 2206.
