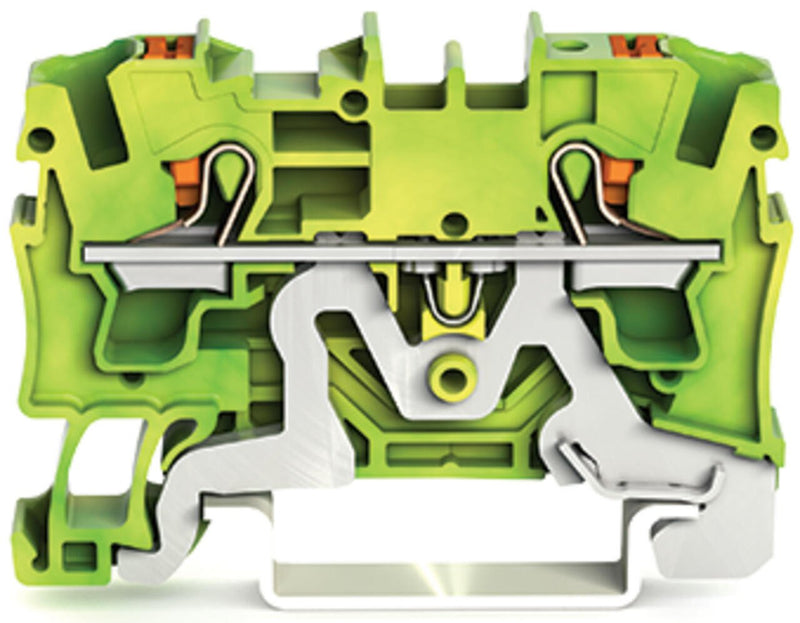

WAGO 2204-1207 TOPJOB S 2-przewodowy zacisk uziemiający 4mm GN-YE

WAGO 2204-1207 to 2-przewodowy zacisk uziemiający z serii TOPJOB S 2204, zaprojektowany do łączenia i uziemiania przewodów miedzianych o przekroju od 0,5 do 6 mm² za pomocą technologii Push-in CAGE CLAMP. Napędzany przyciskiem mechanizm otwiera zacisk, dzięki czemu przewody sztywne i wielodrutowe – z końcówkami lub bez – można wkładać lub wyjmować bez użycia narzędzi. Zintegrowana stopka stykowa tworzy bezpośrednie połączenie elektryczne i mechaniczne między przewodami a szyną montażową.

Dane techniczne:

• Numer katalogowy: 2204-1207
• Producent: WAGO
• Seria: TOPJOB S 2204 Series
• Typ: 2-przewodowy zacisk uziemiający z przyciskiem i portem testowym
• Technologia połączenia: Push-in CAGE CLAMP
• Napęd: przycisk
• Przekrój znamionowy: 4 mm²
• Przewód sztywny: 0,5 - 6 mm² / 20 - 10 AWG
• Przewód sztywny, zakończenie push-in: 1 - 6 mm² / 14 - 10 AWG
• Przewód wielodrutowy: 0,5 - 6 mm² / 20 - 10 AWG
• Przewód wielodrutowy z izolowaną tulejką: 0,5 - 4 mm² / 20 - 12 AWG
• Przewód wielodrutowy z tulejką, zakończenie push-in: 1,5 - 4 mm² / 18 - 12 AWG
• Długość odizolowania: 11 - 13 mm / 0,43 - 0,51 cala
• Kierunek podłączenia: od przodu
• Liczba zacisków: 2 | Liczba miejsc na mostki: 2
• Montaż: szyna DIN-35 (35 x 15 i 35 x 7,5)
• Oznaczenie: centralne i boczne
• Kolor: zielono-żółty | Kolor napędu: pomarańczowy
• Szerokość: 6,2 mm / 0,244 cala | Wysokość: 52,3 mm / 2,059 cala | Głębokość: 32,9 mm / 1,295 cala
• Waga: 12,7 g
• Materiał izolacji: poliamid PA66, UL94 V0
• Temperatura pracy: -60 do +105 °C
• Norma: IEC/EN 60947-7-2
• Przeznaczenie: zastosowania Ex e II
• Testy kolejowe: DIN EN 50155 / DIN EN 61373, kategoria 1, klasa A/B
• Ilość w opakowaniu: 50 szt. (pudełko)
• GTIN: 4055143847094
• Kraj pochodzenia: Niemcy

Cechy i zalety:

• Technologia Push-in CAGE CLAMP umożliwia szybkie i niezawodne podłączanie przewodów sztywnych i wielodrutowych – także z końcówkami tulejkowymi – bez użycia narzędzi.
• Napęd przyciskiem pozwala na zwolnienie przewodów bez śrubokręta, co ułatwia prace modernizacyjne i konserwacyjne.
• Zintegrowana stopka stykowa łączy się bezpośrednio z szyną DIN, zapewniając uziemienie bez dodatkowych elementów montażowych czy okablowania.
• Wbudowany port testowy umożliwia pomiar napięcia w obwodzie bez konieczności odłączania przewodów.
• Produkt jest certyfikowany do stosowania w strefach zagrożonych Ex e II oraz przeszedł testy wibracyjne i udarowe zgodnie z normami DIN EN 50155 i DIN EN 61373 (kategoria 1, klasa A/B, wszystkie trzy osie).

Zastosowania:

• Połączenia ochronnego przewodu uziemiającego (PE) w panelach sterowniczych i rozdzielnicach przemysłowych.
• Obwody uziemiające w instalacjach stref zagrożonych Ex e II.
• Okablowanie elektryczne pojazdów szynowych wymagających zgodności z normą DIN EN 50155.
• Dystrybucja uziemienia w rozdzielnicach instalacji budynkowych i obudowach urządzeń.

Znane również jako: WAGO 2204-1207, zacisk uziemiający WAGO TOPJOB S PE 4 mm², zielono-żółty zacisk uziemiający WAGO push-in.
