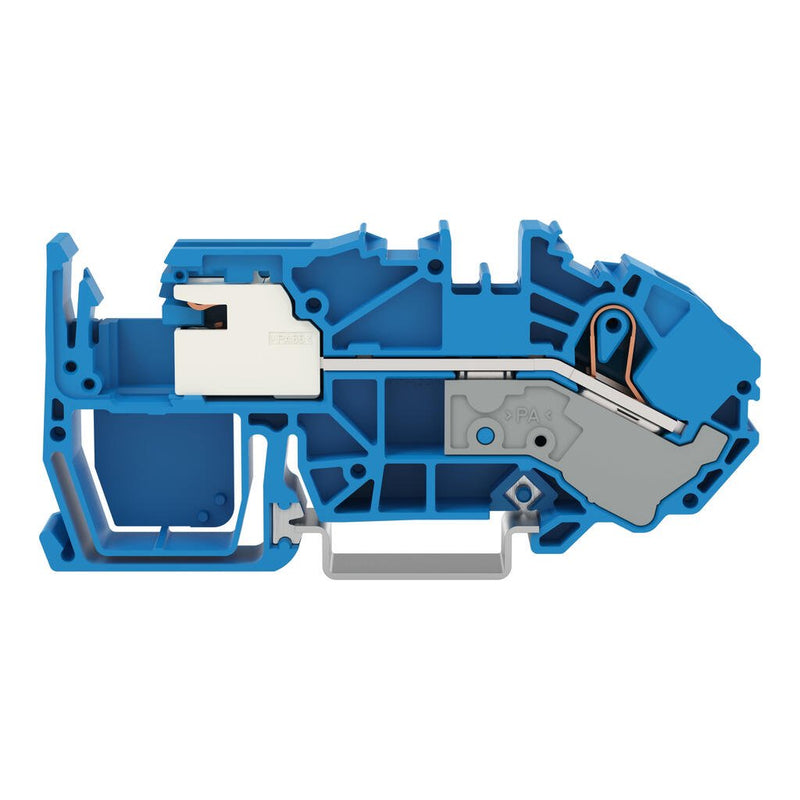

WAGO 2016-7714 TOPJOB S Złączka odłączająca N 1-przewodowa 16mm niebieska

WAGO 2016-7714 to 1-przewodowy zacisk rozłączający N z serii TOPJOB S 2016, o znamionowym prądzie 76 A przy 250 V zgodnie z IEC/EN 60947-7-1 (kategoria przepięć III, stopień zanieczyszczenia 3). Technologia Push-in CAGE CLAMP® umożliwia beznarzędziowe podłączanie przewodów miedzianych o przekroju od 0,5 do 16 mm² (przewody sztywne) lub do 25 mm² (przewody wielodrutowe) bez konieczności zaciskania tulejek. Niebieska obudowa oznacza ten blok jako przeznaczony do przewodu neutralnego; przewody wymagają długości odizolowania 18-20 mm.

Specyfikacja techniczna:

• Numer katalogowy: 2016-7714
• Producent: WAGO
• Seria: TOPJOB S (Grupa produktowa 22)
• Typ: 1-przewodowy zacisk rozłączający N
• Technologia połączenia: Push-in CAGE CLAMP®
• Prąd znamionowy: 76 A / Napięcie znamionowe: 250 V
• Wytrzymałość na impulsowe napięcie: 4 kV
• Kategoria przepięć: III (stopień zanieczyszczenia 3)
• Przekrój znamionowy: 16 mm²
• Przewód sztywny: 0,5 - 16 mm² / 20 - 6 AWG
• Przewód sztywny (push-in): 6 - 16 mm² / 14 - 6 AWG
• Przewód wielodrutowy: 0,5 - 25 mm² / 20 - 4 AWG
• Przewód wielodrutowy z tulejką izolowaną: 0,5 - 16 mm² / 20 - 6 AWG
• Przewód wielodrutowy z tulejką (push-in): 6 - 16 mm² / 10 - 6 AWG
• Długość odizolowania: 18 - 20 mm / 0,71 - 0,79 cala
• Materiał przewodu: Miedź
• Kierunek okablowania: od przodu
• Liczba miejsc na mostki: 2
• Montaż: szyna DIN-35
• Wymiary: 12 mm (W) x 99,7 mm (H) x 40,8 mm (G od krawędzi szyny DIN)
• Waga: 34,1 g
• Kolor: niebieski
• Izolacja: poliamid (PA66), klasa palności UL94 V0
• Temperatura obróbki: -35 ... +85 °C
• Temperatura pracy ciągłej: -60 ... +105 °C
• Oznakowanie: środkowe/boczne
• Ilość w opakowaniu: 20 szt. (pudełko)
• Kraj pochodzenia: Polska (PL)
• GTIN: 4045454685300
• Normy: IEC/EN 60947-7-1
• Certyfikaty: CCA, KEMA/KEUR (DEKRA Certification B.V.), Deklaracja zgodności UE, Deklaracja zgodności UK, ABS, DNV GL, PRS (morskie)
• RoHS: Zgodny, bez wyłączeń

Cechy i zalety:

• Push-in CAGE CLAMP® to bezobsługowe, uniwersalne rozwiązanie połączeniowe – przewody sztywne i wielodrutowe z tulejkami wkłada się bezpośrednio, bez narzędzi i przygotowania zaciskania.
• Szeroki zakres przekrojów przewodów (0,5 - 16 mm² sztywnych, do 25 mm² wielodrutowych) umożliwia elastyczne okablowanie paneli za pomocą jednego typu zacisku.
• 2 miejsca na mostki pozwalają na łączenie obwodów w obrębie zespołu zacisków.
• Izolacja UL94 V0 i ciągły zakres temperatur pracy od -60 do +105 °C sprawdzają się w wymagających warunkach termicznych.
• Certyfikaty morskie (ABS, DNV GL, PRS) oraz CCA i KEMA/KEUR rozszerzają zakres zastosowań na instalacje okrętowe i offshore.

Zastosowania:

• Rozdział przewodu neutralnego w rozdzielnicach mieszkaniowych i komercyjnych.
• Zespoły zacisków na szynie DIN w szafach sterowniczych i rozdzielnicach przemysłowych.
• Panele morskie i offshore wymagające komponentów z certyfikatami ABS lub DNV GL.
• Instalacje elektryczne, gdzie wymagane jest oznaczenie niebieskim kolorem przewodu N oraz funkcja rozłączania.

Znany również jako: WAGO 2016-7714, zacisk rozłączający N WAGO TOPJOB S 16 mm².
