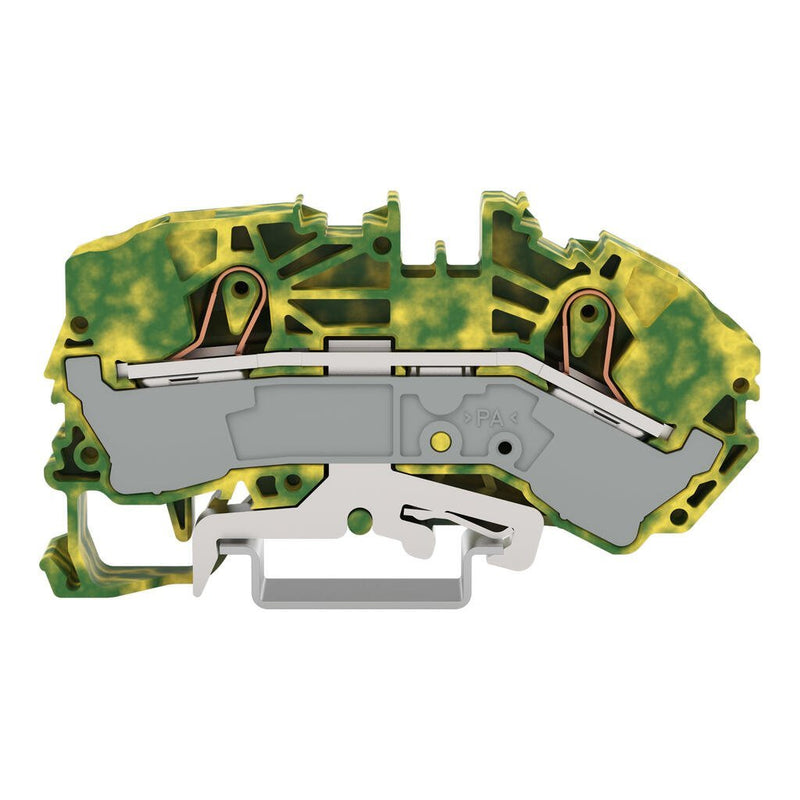

WAGO 2016-7607 TOPJOB S 2-przewodowy zacisk uziemiający 16 mm² GN-YE

WAGO 2016-7607 to 2-przewodowy zacisk uziemiający z serii TOPJOB S 2016, przeznaczony do montażu na szynie DIN-35 (35 x 15 i 35 x 7,5). Wykorzystuje technologię połączenia Push-in CAGE CLAMP®, umożliwiającą podłączenie przewodów o przekrojach od 0,5 mm² do 16 mm², a także pełni funkcję modułu zasilającego z oznaczeniami centralnymi i bocznymi.

Dane techniczne:

• Numer katalogowy: 2016-7607
• Producent: WAGO
• Seria: TOPJOB S 2016
• Typ: 2-przewodowy zacisk uziemiający
• Technologia połączenia: Push-in CAGE CLAMP®
• Liczba jednostek zaciskowych: 2
• Liczba potencjałów: 1
• Liczba miejsc na mostki: 2
• Nominalny przekrój: 16 mm²
• Przewód sztywny: 0,5 - 16 mm² / 20 - 6 AWG
• Przewód sztywny, push-in: 6 - 16 mm² / 14 - 6 AWG
• Przewód wielodrutowy: 0,5 - 25 mm² / 20 - 4 AWG
• Przewód wielodrutowy z tulejką izolowaną: 0,5 - 16 mm² / 20 - 6 AWG
• Przewód wielodrutowy z tulejką, push-in: 6 - 16 mm² / 10 - 6 AWG
• Materiał przewodu: Miedź
• Długość odizolowania: 18 - 20 mm
• Kierunek podłączenia: od przodu
• Oznaczenia: centralne i boczne
• Montaż: szyna DIN-35
• Kolor: zielono-żółty
• Szerokość: 12 mm
• Wysokość: 85,7 mm
• Głębokość od górnej krawędzi szyny DIN: 40,8 mm
• Materiał izolacji: poliamid (PA66)
• Klasa palności: UL94 V0
• Waga: 43,6 g
• Temperatura przetwarzania: -35 ... +85 °C
• Temperatura pracy ciągłej: -60 ... +105 °C
• Ilość w opakowaniu: 20 szt. (pudełko)
• GTIN: 4045454725112
• Kraj pochodzenia: Polska
• Certyfikaty: CCA, KEMA/KEUR (EN 60947, DEKRA); ABS, DNV GL, PRS (morskie)
• Zgodność: Deklaracja zgodności UE, Deklaracja zgodności UK, RoHS zgodne (bez wyłączeń)

Cechy i zalety:

• Przewody sztywne i wielodrutowe z tulejkami można wprowadzać bez narzędzi za pomocą zacisku push-in, co przyspiesza instalację.
• Szeroki zakres przekrojów przewodów – od 0,5 mm² do 25 mm² dla przewodów wielodrutowych – obejmuje większość przekrojów stosowanych w panelach w jednym typie zacisku.
• Pełni również funkcję modułu zasilającego, co zmniejsza liczbę komponentów potrzebnych na listwie zaciskowej.
• Obudowa z poliamidu o klasie palności UL94 V0 z zakresem temperatur pracy ciągłej od -60 do +105 °C.
• Certyfikaty morskie ABS, DNV GL i PRS oraz certyfikaty przemysłowe CCA i KEMA/KEUR.

Zastosowania:

• Połączenia ochronnego uziemienia (PE) w przemysłowych panelach sterowniczych i rozdzielnicach montowanych na szynie DIN.
• Połączone punkty uziemienia i dystrybucji zasilania w listwach zaciskowych serii 2016.
• Skrzynki sterownicze morskie i offshore wymagające zacisków z certyfikatami ABS lub DNV GL.
• Rozdzielnice, gdzie wymagane jest podłączenie przewodów sztywnych lub z tulejkami bez narzędzi, od przodu, za pomocą zacisku push-in.

Znane również jako: WAGO 2016-7607, zacisk uziemiający WAGO TOPJOB S 16 mm², zacisk uziemiający Push-in CAGE CLAMP.
