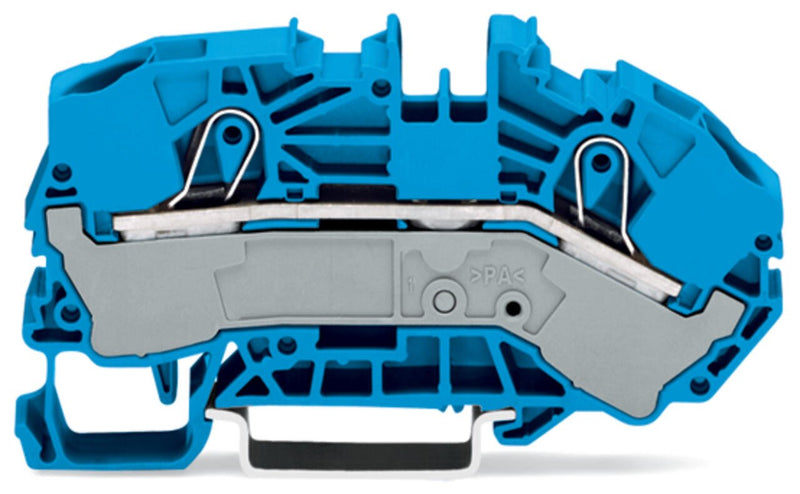

WAGO 2016-7604 TOPJOB S listwa zaciskowa zasilająca 2-przewodowa 16mm niebieska

WAGO 2016-7604 to 2-przewodowy zacisk zasilający z serii TOPJOB S 2016, zaprojektowany do bezawaryjnych instalacji elektrycznych w rozdzielnicach. Wyposażony jest w technologię połączeń Push-in CAGE CLAMP® z okablowaniem od frontu, obsługując przekroje przewodów od 0,5 mm² do 16 mm² przy prądzie znamionowym 76 A i napięciu nominalnym 800 V. Zacisk pełni również funkcję modułu zasilającego i montowany jest na szynie DIN 35 x 15 oraz 35 x 7,5.

Dane techniczne:

• Numer katalogowy: 2016-7604
• Producent: WAGO
• Seria: TOPJOB S, seria 2016
• Typ: 2-przewodowy zacisk zasilający (zacisk przelotowy)
• Technologia połączeń: Push-in CAGE CLAMP®, obsługa za pomocą narzędzia
• Liczba jednostek zaciskowych: 2 | Liczba miejsc na mostki: 2
• Prąd znamionowy: 76 A | Napięcie nominalne: 800 V
• Prąd udarowy znamionowy: 8 kV
• Przewód sztywny: 0,5 ... 16 mm² / 20 ... 6 AWG
• Przewód wielodrutowy: 0,5 ... 25 mm² / 20 ... 4 AWG
• Długość odizolowania: 18 ... 20 mm
• Kierunek okablowania: od frontu
• Montaż: szyna DIN-35
• Szerokość: 12 mm | Wysokość: 85,7 mm | Głębokość: 40,8 mm
• Waga: 29,3 g
• Kolor: niebieski
• Oznakowanie: oznakowanie centralne i boczne
• Materiał izolacyjny: poliamid (PA66), UL94 V0
• Temperatura obróbki: -35 ... +85 °C
• Temperatura pracy ciągłej: -60 ... +105 °C
• Normy: IEC/EN 60947-7-1
• Certyfikaty: CCA (DEKRA), KEMA/KEUR (DEKRA), ABS, DNV GL, PRS; deklaracje zgodności UE i Wielkiej Brytanii
• RoHS: zgodny, bez odstępstw
• GTIN: 4045454725099
• Ilość w opakowaniu: 20 szt. | Kraj pochodzenia: PL

Cechy i zalety:

• Technologia Push-in CAGE CLAMP® umożliwia beznarzędziowe bezpośrednie wprowadzanie przewodów sztywnych i wielodrutowych z tulejkami – bez konieczności zaciskania czy przygotowania
• Pełni funkcję zarówno zacisku przelotowego, jak i modułu zasilającego w jednym elemencie, co zmniejsza liczbę komponentów w rozdzielnicach
• Możliwość oznakowania centralnego i bocznego ułatwia identyfikację i oznaczanie obwodów
• Certyfikaty morskie (ABS, DNV GL, PRS) uzupełniają standardowe certyfikaty przemysłowe, zapewniając niezawodność w wymagających warunkach
• Bezobsługowe, uniwersalne rozwiązanie połączeniowe kompatybilne ze wszystkimi typami przewodów miedzianych

Zastosowania:

• Okablowanie zasilające i rozdzielcze w rozdzielnicach i szafach sterowniczych
• Łączenie przewodów miedzianych sztywnych lub wielodrutowych do 16 mm² w instalacjach rozdziału energii
• Budowa paneli na szynie DIN wymagających oznakowania obwodów centralnego lub bocznego
• Instalacje elektryczne morskie i offshore wymagające certyfikatów ABS, DNV GL lub PRS

Znany również jako: WAGO 2016-7604, niebieski zacisk zasilający WAGO TOPJOB S 16 mm².
