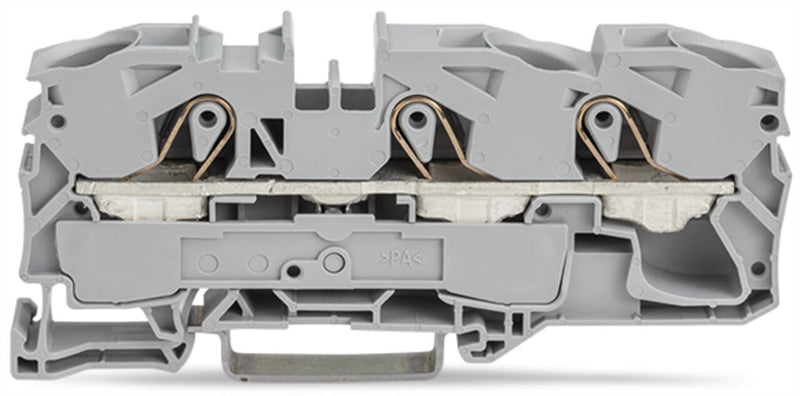

WAGO 2016-1301 Złączka przelotowa 3-przewodowa 16mm² 76A szara

WAGO 2016-1301 to 3-przewodowy złączka szynowa przelotowa z serii TOPJOB S 2016, o znamionowym prądzie 76 A przy 800 V AC zgodnie z IEC/EN 60947-7-1 oraz certyfikatem Ex eb IIC Gb do stosowania w strefach zagrożenia wybuchem Ex e II. Technologia Push-in CAGE CLAMP z obsługą narzędziem umożliwia podłączenie przewodów miedzianych o przekroju od 0,5 do 16 mm², zarówno przewodów sztywnych, jak i drobnożyłowych z tulejkami, które można wkładać bezpośrednio bez użycia narzędzi.

Dane techniczne:

• Numer katalogowy: 2016-1301
• Producent: WAGO
• Seria: TOPJOB S, 2016; typ: 3-przewodowa złączka przelotowa
• Połączenie: Push-in CAGE CLAMP, obsługa narzędziem; okablowanie od frontu
• Jednostki zaciskowe: 3; gniazda mostków: 2
• Prąd znamionowy (IEC/EN 60947-7-1 AC): 76 A; 90 A przy maksymalnym przekroju
• Napięcie znamionowe (AC): 800 V (OVC III, PD3) / 1000 V (OVC III, PD2); znamionowe napięcie udarowe: 8 kV
• Napięcie znamionowe (DC): 1500 V (OVC III, PD2)
• UL 1059: 600 V / 85 A (grupy B, C); CSA 22.2 Nr 158: 600 V / 80 A (grupy B, C)
• Certyfikat Ex (ATEX PTB 05 ATEX 1031 U / IECEx PTB 05.0015U, Ex eb IIC Gb): 550 V / 67 A; 65 A z mostkiem
• Przewód sztywny: 0,5...16 mm² / 20...6 AWG; bezpośrednie wsuwanie: 6...16 mm² / 14...6 AWG
• Przewód drobnożyłowy: 0,5...25 mm² / 20...4 AWG; z tulejką izolowaną: 0,5...16 mm² / 20...6 AWG
• Długość odizolowania: 18...20 mm; materiał przewodu: miedź
• Wymiary (S × W × G): 12 × 91,8 × 43,5 mm; głębokość od górnej krawędzi szyny DIN: 36,9 mm
• Montaż: szyna DIN-35 (35 × 15 i 35 × 7,5); oznaczenie: środkowe i boczne
• Kolor: szary; izolacja: poliamid (PA66); palność: UL94 V0; obciążenie ogniowe: 0,43 MJ
• Waga: 29,7 g
• Temperatura pracy: -60...+105 °C; temperatura obróbki: -35...+85 °C
• Straty mocy na biegun: 2,4259 W przy 76 A; rezystancja: 0,00042 Ω

Cechy i zalety:

• Przewody sztywne i drobnożyłowe z tulejkami można wkładać bezpośrednio bez narzędzi; pozostałe typy przewodów wymagają użycia narzędzia
• Certyfikaty ATEX PTB 05 ATEX 1031 U oraz IECEx PTB 05.0015U (Ex eb IIC Gb) do zastosowań Ex e II; dostępny kompatybilny separator Ex e/Ex i (pozycja 209-191)
• Testowany zgodnie z DIN EN 50155 i DIN EN 61373 (kategoria 1, klasa A/B, wszystkie osie) do zastosowań w taborze kolejowym
• Dwa gniazda na mostki akceptują listwy mostkowe WAGO serii 2016 do rozdziału potencjału na wiele złączek

Zastosowania:

• Przyłączanie przewodów miedzianych do 16 mm² w rozdzielnicach przemysłowych i panelach sterowniczych
• Okablowanie zaciskowe w strefach zagrożenia wybuchem ATEX/IECEx Ex e II
• Instalacje elektryczne taboru kolejowego zgodne z DIN EN 50155 i DIN EN 61373
• Rozdzielnice instalacji budynkowych wymagające zaciskania przewodów od frontu metodą push-in

Znane również jako: WAGO 2016-1301, WAGO TOPJOB S 3-przewodowa złączka przelotowa 16mm².
