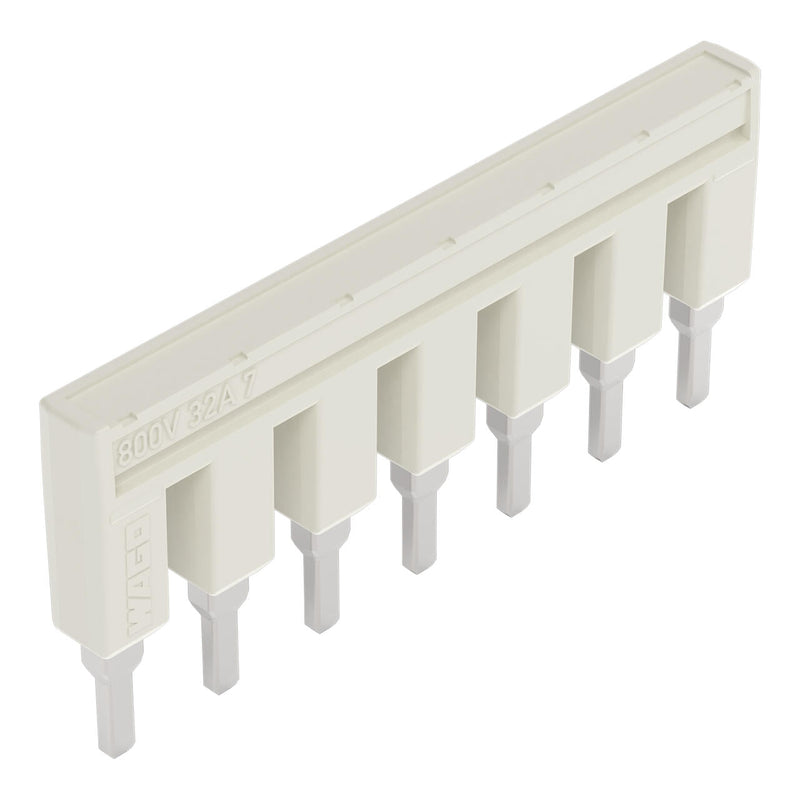

WAGO 2004-407 Listwa łącząca typu Push-In 7-krotna 800 V 32 A jasnoszara

WAGO 2004-407 to 7-kierunkowa izolowana listwa łącząca typu push-in z serii TOPJOB S (Grupa Produktowa 22), zaprojektowana do łączenia do siedmiu sąsiadujących złączek za pomocą jednego elementu. Oceniona na 800 V (III/3) i 32 A zgodnie z normą IEC/EN, nadaje się do montażu na szynie w zestawach złączek wymagających niezawodnego rozwiązania mostkującego, w tym do zastosowań w taborze kolejowym.

Specyfikacja techniczna:

• Numer katalogowy: 2004-407
• Producent: WAGO
• Seria: TOPJOB S (Grupa Produktowa 22)
• Typ: 7-kierunkowa izolowana listwa łącząca typu push-in
• Przypisanie łącznika: 1-2-3-4-5-6-7
• Napięcie znamionowe (III/3): 800 V
• Prąd znamionowy: 32 A
• Prąd znamionowy (Ex e II): 30 A
• Szerokość: 41,4 mm / 1,63 cala
• Wysokość: 4,1 mm / 0,161 cala
• Głębokość: 19 mm / 0,748 cala
• Waga: 5,3 g
• Obciążenie ogniowe: 0,024 MJ
• Kolor: jasnoszary
• Ilość w opakowaniu: 25 szt. (worek)
• Kraj pochodzenia: DE
• GTIN: 4055143700214
• RoHS: Zgodny, bez wyłączeń
• Normy: IEC/EN; DIN EN 50155 (VDE 0115-200):2022-06; DIN EN 61373 (VDE 0115-0106):2011-04

Kompatybilne serie:

• Złączki serii 2004 TOPJOB S (główne zastosowanie)
• Listwy łączące tworzone przez odłamywanie pojedynczych zaczepów kontaktowych są stosowalne w seriach 2000, 2001, 2002 i 2004

Cechy i zalety:

• Montaż typu push-in: włożyć i docisnąć aż do oporu; narzędzie obsługowe jest potrzebne tylko do demontażu
• Pojedyncze zaczepy kontaktowe można odłamywać, tworząc niestandardowe konfiguracje mostkowania
• Obsługuje redukcję przekroju przewodów na dwóch poziomach za pomocą płyty końcowej (np. z 16 mm² do 6 mm² lub z 6 mm² do 2,5 mm²)
• Certyfikat Railway Ready zgodnie z DIN EN 50155; testy wibracji i wstrząsów zgodnie z DIN EN 61373, Kategoria 1, Klasa A/B

Zastosowania:

• Łączenie wielu złączek w panelach sterowniczych i rozdzielnicach przemysłowych
• Instalacje elektryczne taboru kolejowego wymagające zgodności z DIN EN 50155
• Redukcja przekroju przewodów w rzędzie złączek
• Niestandardowe układy mostkowania, gdzie pojedyncze zaczepy kontaktowe są usuwane, aby pominąć potencjały

Znane również jako: WAGO 2004-407, 7-kierunkowa izolowana listwa łącząca WAGO, listwa łącząca typu push-in WAGO TOPJOB S.
