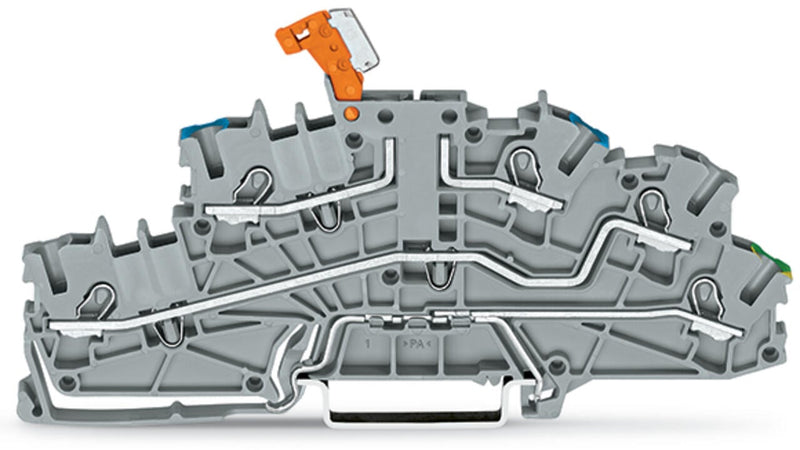

WAGO 2003-6641 Wielopoziomowa listwa zaciskowa instalacyjna 3-poziomowa NTi/L/PE 20A 2,5mm

WAGO 2003-6641 to 3-poziomowa wielopoziomowa listwa zaciskowa instalacyjna z serii TOPJOB S 2003, łącząca zaciski neutralne (NTi), fazowe (L) oraz ochronne (PE) w jednej jednostce montowanej na szynie DIN-35. Wykorzystuje technologię Push-in CAGE CLAMP®, umożliwiającą podłączenie przewodów miedzianych sztywnych i drobnożyłowych o przekroju od 0,25 do 4 mm² na 5 zaciskach, o znamionowym prądzie 20 A i napięciu 250 V (potencjał-ziemia) / 400 V (potencjał-potencjał) zgodnie z IEC/EN 60947-7-1.

Specyfikacja techniczna:

• Numer katalogowy: 2003-6641
• Producent: WAGO
• Seria: 2003 Series (TOPJOB S)
• Technologia połączenia: Push-in CAGE CLAMP®
• Poziomy: 3 | Zaciski: 5 | Potencjały łącznie: 3
• Oznaczenie potencjałów: NTi/L/PE
• Nominalny przekrój: 2,5 mm²
• Przewód sztywny: 0,25 ... 4 mm² / 22 ... 12 AWG
• Przewód sztywny (push-in): 0,75 ... 4 mm² / 18 ... 12 AWG
• Przewód drobnożyłowy: 0,25 ... 4 mm² / 22 ... 12 AWG
• Przewód drobnożyłowy z tulejką izolowaną: 0,25 ... 2,5 mm² / 22 ... 14 AWG
• Przewód drobnożyłowy z tulejką (push-in): 1 ... 2,5 mm² / 18 ... 14 AWG
• Długość odizolowania: 10 ... 12 mm / 0,39 ... 0,47 cala
• Kierunek okablowania: od przodu
• Prąd znamionowy: 20 A (IEC/EN 60947-7-1); grupy UL B/D: 20 A, grupa C: 10 A
• Napięcie znamionowe: 250 V (potencjał-ziemia), 400 V (potencjał-potencjał) zgodnie z IEC/EN 60947-7-1
• Wytrzymałość impulsowa napięcia: 4 kV (potencjał-ziemia), 6 kV (potencjał-potencjał)
• Oceny UL 1059: 300 V / 20 A (grupy B, D); 150 V / 20 A (grupa C)
• Oceny CSA C22.2 Nr 158: 300 V / 20 A (grupa B); 150 V / 10 A (grupa D)
• Montaż: szyna DIN-35
• Szerokość: 5,2 mm / 0,205 cala | Wysokość: 110 mm / 4,331 cala | Głębokość: 45,2 mm / 1,78 cala
• Waga: 20,5 g
• Materiał obudowy: poliamid (PA66), UL94 V0
• Kolor: szary
• Temperatura pracy: -60 ... +105 °C
• Temperatura przetwarzania: -35 ... +85 °C
• Certyfikaty: UL 1059 (E45172), CSA C22.2 Nr 158 (70111102), CCA EN 60947
• RoHS: Zgodny, bez wyłączeń
• Ilość w opakowaniu: 50 szt.
• GTIN: 4050821322030
• Kraj pochodzenia: CN

Cechy i zalety:

• Push-in CAGE CLAMP® umożliwia beznarzędziowe podłączanie przewodów sztywnych i zakończonych tulejką; narzędzie operacyjne stosowane do wprowadzania przewodów drobnożyłowych push-in.
• 3-poziomowy układ NTi/L/PE łączy zaciski neutralne, fazowe i ochronne w jednym bloku o szerokości 5,2 mm, oszczędzając miejsce w rozdzielnicy.
• Obudowa z poliamidu (PA66) o klasie palności UL94 V0 zapewnia bezpieczne instalacje w obudowach.
• Zatwierdzony zgodnie z UL 1059, CSA C22.2 Nr 158 oraz CCA/EN 60947; deklaracje zgodności UE i Wielkiej Brytanii wydane przez WAGO.
• Szeroki zakres temperatur pracy od -60 do +105 °C, odpowiedni do wymagających środowisk przemysłowych i budowlanych.

Zastosowania:

• Grupowanie zacisków NTi/L/PE w domowych i komercyjnych rozdzielnicach.
• Okablowanie szaf sterowniczych i paneli rozdzielczych, gdzie neutralny, fazowy i ochronny dzielą jeden kompaktowy blok na szynie DIN.
• Łączenie mieszanych przewodów miedzianych sztywnych i drobnożyłowych (0,25 do 4 mm²) w instalacjach budynkowych.
• Instalacje na szynie DIN-35 o ograniczonej przestrzeni wymagające 3-poziomowego zacisku w rozstawie 5,2 mm.

Znany również jako: WAGO 2003-6641, wielopoziomowa listwa zaciskowa WAGO TOPJOB S NTi/L/PE.
