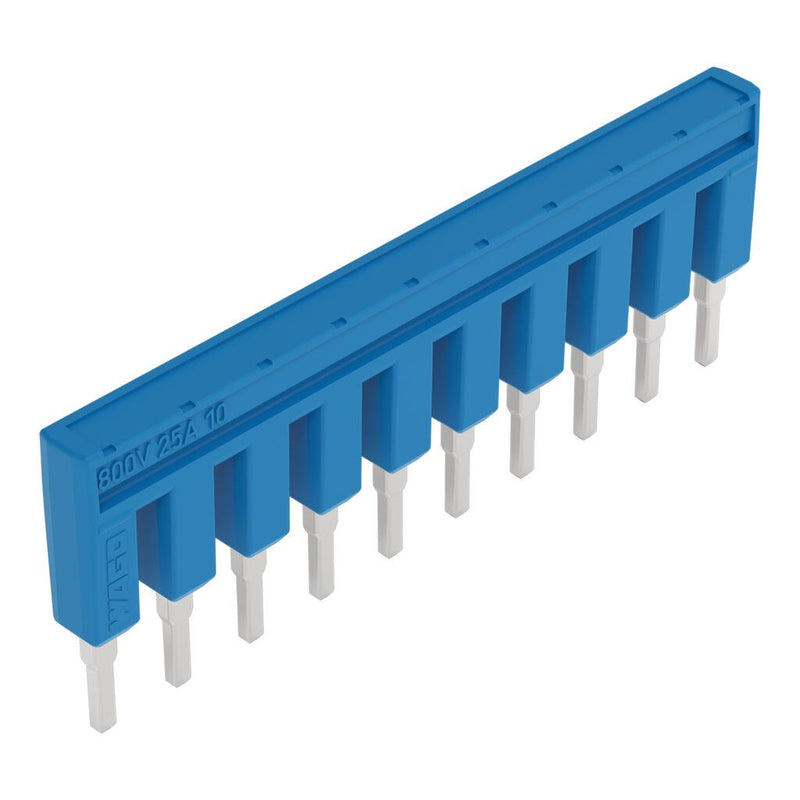

WAGO 2002-410/000-006 Listwa łącząca typu Push-In 10-pozycyjna niebieska 800V 25A

WAGO 2002-410/000-006 to 10-kierunkowa izolowana listwa łącząca typu push-in w kolorze niebieskim, przeznaczona do złączek szynowych serii 2002 TOPJOB S. Łączy styki od 1 do 10 w jednym kroku, o napięciu znamionowym 800 V (III/3) i prądzie znamionowym 25 A, z prądem znamionowym 20 A w zastosowaniach Ex e II. Poszczególne styki można odłamać, tworząc listwy łączące o niestandardowej długości, a konstrukcja push-in nie wymaga użycia narzędzi do montażu.

Specyfikacja techniczna:

• Numer katalogowy: 2002-410/000-006
• Producent: WAGO
• Typ: Listwa łącząca typu push-in, izolowana
• Przypisanie łącznika: 1-2-3-4-5-6-7-8-9-10 (10-kierunkowa)
• Kolor: niebieski
• Napięcie znamionowe (III/3): 800 V
• Prąd znamionowy: 25 A
• Prąd znamionowy (Ex e II): 20 A
• Szerokość: 50,4 mm
• Wysokość: 4,1 mm
• Głębokość: 19 mm
• Waga: 4,9 g
• Ilość w opakowaniu: 25 szt. (worek)
• Kraj pochodzenia: Niemcy (DE)
• GTIN: 4055143690522
• RoHS: Zgodny, bez wyjątków
• Certyfikat kolejowy: WAGO Railway Ready zgodnie z DIN EN 50155 (VDE 0115-200):2022-06

Kompatybilne serie:

• Złączki szynowe serii 2002
• Seria 2003
• Seria 2022
• Seria 2052
• Seria 2102
• Seria 2202
• Seria 2222
• Seria 2252
• Szerokość złączki 5,2 mm

Cechy i zalety:

• Montaż typu push-in – wsuń i dociśnij, aż listwa zetknie się z ogranicznikiem; nie wymaga narzędzi do łączenia
• Niebieska izolowana obudowa ułatwia identyfikację obwodów według kolorów, szczególnie przy złączkach czujnikowych
• Możliwość tworzenia listew łączących o niestandardowej długości przez odłamywanie pojedynczych styków (kompatybilne z seriami 2000, 2001, 2002, 2004)
• Testowana pod kątem drgań i wstrząsów zgodnie z DIN EN 61373 (VDE 0115-0106):2011-04, kategoria 1, klasa A/B – wszystkie testy monitorowania styków i spadku napięcia zaliczone
• Zgodność z RoHS bez wyjątków

Zastosowania:

• Łączenie wielu punktów zaciskowych w zespołach złączek szynowych TOPJOB S
• Kolorowe łączenie przy złączkach czujnikowych dla wizualnej identyfikacji obwodów
• Stopniowe łączenie przewodów o dwóch przekrojach w okablowaniu szaf sterowniczych
• Instalacje elektryczne w pojazdach szynowych i taborze wymagające certyfikatu Railway Ready

Znane również jako: WAGO 2002-410/000-006, niebieska izolowana listwa łącząca 10-kierunkowa WAGO, listwa łącząca push-in serii WAGO 2002.
