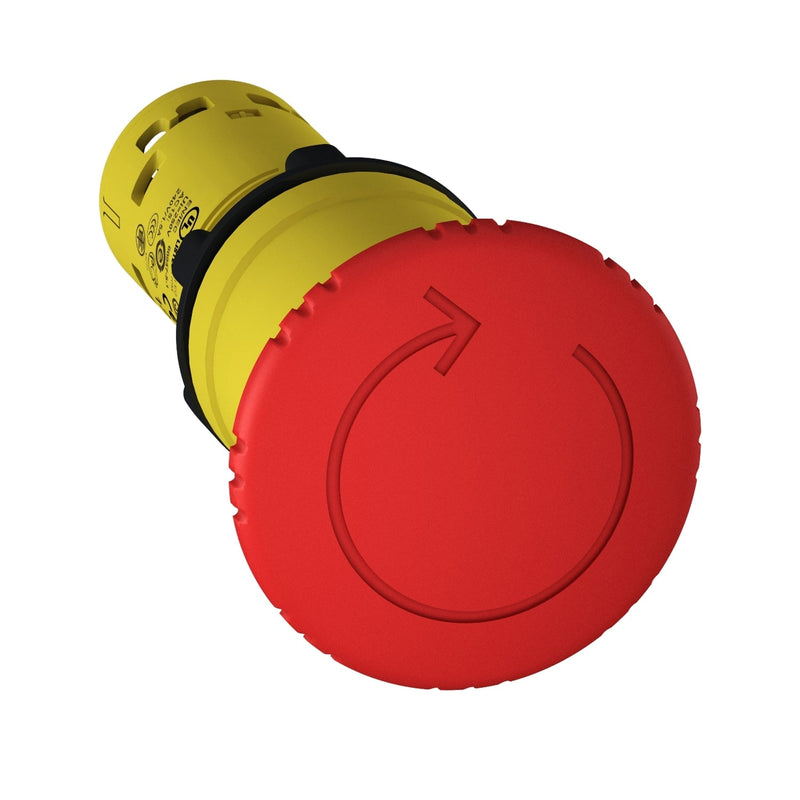

Schneider XB7NS8445 Harmony XB7 Przycisk awaryjny 22mm czerwony 40mm zatrzaskowy z obrotowym zwolnieniem

XB7NS8445 to przycisk awaryjnego zatrzymania Schneider Electric Harmony XB7 zaprojektowany do otworów montażowych o średnicy 22 mm. Posiada czerwoną główkę w kształcie grzyba o średnicy 40 mm z mechanizmem zwalniania przez obrót, konfigurację styków 1 NO + 1 NC oraz ochronę przednią IP65, zapewniającą niezawodne działanie w środowiskach przemysłowych.

Specyfikacja techniczna:

• Numer katalogowy: XB7NS8445
• Producent: Schneider Electric
• EAN:
• Seria / zakres: Harmony XB7
• Typ produktu: Przycisk awaryjnego zatrzymania
• Średnica montażowa: 22 mm (otwór panelu: 22,3 +0,4/0 mm zgodnie z IEC 60947-1)
• Profil główki: czerwona główka grzybka 40 mm, bez oznaczeń, reset przez obrót
• Układ styków: 1 NO + 1 NC (13-14 NO, 21-22 NC)
• Nominalne napięcie izolacji [Ui]: 250 V (stopień zanieczyszczenia 3) zgodnie z IEC 60947-1
• Nominalne napięcie udarowe [Uimp]: 4 kV zgodnie z IEC 60947-1
• Nominalny prąd roboczy [Ie]: 0,75 A przy 240 V AC-15; 0,1 A przy 250 V DC-13
• Połączenie: zaciski śrubowe, 1 x 0,34...2 x 2,5 mm² (bez tulejek) zgodnie z IEC 60947-1
• Ochrona przed zwarciem: bezpiecznik 4 A typu gG zgodnie z IEC 60947-5-1
• Trwałość mechaniczna: 100 000 cykli
• Trwałość elektryczna: 1 000 000 cykli zgodnie z IEC 60947-5-1 Załącznik C
• Stopień ochrony IP: IP65 (przód) / IP20 (tył) zgodnie z IEC 60529
• Stopień ochrony NEMA: NEMA 3 / NEMA 12 zgodnie z UL 50
• Temperatura pracy: -25...70 °C
• Wymiary (S x W x G): 40 x 40 x 72 mm
• Waga: 0,035 kg
• Certyfikaty: GOST, CCC

Cechy i zalety:

• Mechanizm pozytywnego otwarcia zgodny z IEC 60947-5-1 Załącznik K zapewnia niezawodne rozłączenie styków w warunkach awaryjnych
• Reset przez obrót zapobiega przypadkowemu ponownemu uruchomieniu maszyny po zdarzeniu awaryjnego zatrzymania
• Ochrona przednia IP65 chroni przed kurzem i wodą w wymagających warunkach przemysłowych
• Błyskawiczne działanie styków zapewnia natychmiastowe przerwanie obwodu po naciśnięciu
• Zaciski śrubowe akceptują przewody o przekroju od 0,34 do 2,5 mm² bez tulejek, co umożliwia elastyczne okablowanie

Zastosowania:

• Sterowanie awaryjnym zatrzymaniem maszyn przemysłowych i paneli automatyki
• Obwody bezpieczeństwa wyłączania w urządzeniach produkcyjnych i procesowych
• Panele sterownicze wymagające urządzeń awaryjnego zatrzymania zgodnych z ISO 13850 i IEC 60204-1
• Systemy ochrony maszyn w przemyśle lekkim i ciężkim

Zgodność z normami IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, ISO 13850, IEC 60204-1, IEC 60364-5-53, UL 508 oraz CSA C22.2 Nr 14. Część serii Schneider Electric Harmony XB7.
