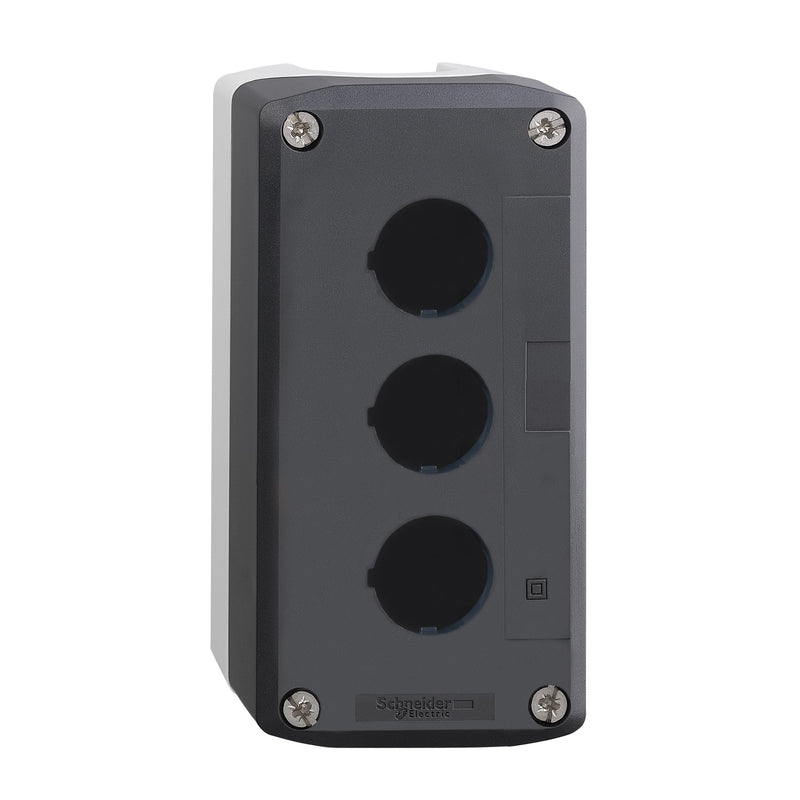

Schneider XALD03 Pusta stacja sterownicza

Schneider Electric XALD03 to pusta stacja sterownicza z serii Harmony XALD, zaprojektowana do montażu elementów sterujących i sygnalizacyjnych XB5 o średnicy 22 mm. Posiada jasnoszarą podstawę (RAL 7035) oraz ciemnoszary pokrywę (RAL 7016) z 3 otworami, oferującą ochronę IP66/67/69/69K do wymagających środowisk.

Dane techniczne:

• Numer katalogowy: XALD03
• Producent: Schneider Electric
• EAN:
• Seria / zakres: Harmony XALD
• Typ produktu: Pusta stacja sterownicza
• Liczba otworów: 3
• Kolor podstawy: Jasnoszary (RAL 7035)
• Kolor pokrywy: Ciemnoszary (RAL 7016)
• Materiał: Poliwęglan
• Wejście kablowe: 2 określone otwory na kable, maksymalna średnica zacisku 14 mm; 2 określone otwory na dławice kablowe Pg 13 i ISO M20, maksymalna średnica zacisku 12 mm
• Stopień ochrony IP: IP66, IP67, IP69, IP69K zgodnie z IEC 60529
• Stopień ochrony IK: IK03 zgodnie z IEC 62262
• Stopień ochrony NEMA: NEMA 4X, NEMA 13
• Kategoria przepięciowa: Klasa II zgodnie z IEC 60536
• Temperatura pracy: -40...70 °C
• Temperatura przechowywania: -40...70 °C
• Montaż: Montaż od tyłu, instalacja od przodu
• Układ: 1 poziomy rząd, 3 pionowe rzędy
• Waga: 0,238 kg
• Odporność na mycie pod ciśnieniem: 7 000 000 Pa przy 55 °C, odległość 0,1 m
• Normy: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 Nr 14, UL 508, JIS C8201-1, JIS C8201-5-1
• Gwarancja: 18 miesięcy

Cechy i zalety:

• Wysoki stopień ochrony (IP66/67/69/69K) odpowiedni do środowisk mycia i na zewnątrz
• Konstrukcja z poliwęglanu zapewnia odporność na uderzenia i działanie chemikaliów
• Kompatybilna z przyciskami, przełącznikami selektorowymi i lampkami sygnalizacyjnymi XB5 22 mm
• Elastyczne opcje wejścia kablowego obsługujące dławice Pg 13 i ISO M20
• Projekt do samodzielnego montażu umożliwia indywidualną konfigurację elementów sterujących na miejscu
• Zgodna z RoHS, wolna od rtęci, dostarczana w opakowaniu nadającym się do recyklingu

Zastosowania:

• Panele sterowania maszyn przemysłowych wymagające interfejsów operatora z 3 pozycjami
• Środowiska mycia i przetwórstwa spożywczego, gdzie wymagane są obudowy o wysokim stopniu ochrony IP
• Stacje sterownicze na zewnątrz narażone na deszcz, kurz lub mycie pod wysokim ciśnieniem
• Stacje automatyki fabrycznej do funkcji start/stop i sygnalizacji

Zgodna z normami IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508 oraz CSA C22.2 Nr 14. Część serii Schneider Electric Harmony XALD.

Znana również jako: Schneider XALD03, Schneider Electric XALD03, Harmony pusta stacja sterownicza 3-otworowa, obudowa stacji sterowniczej XB5.
