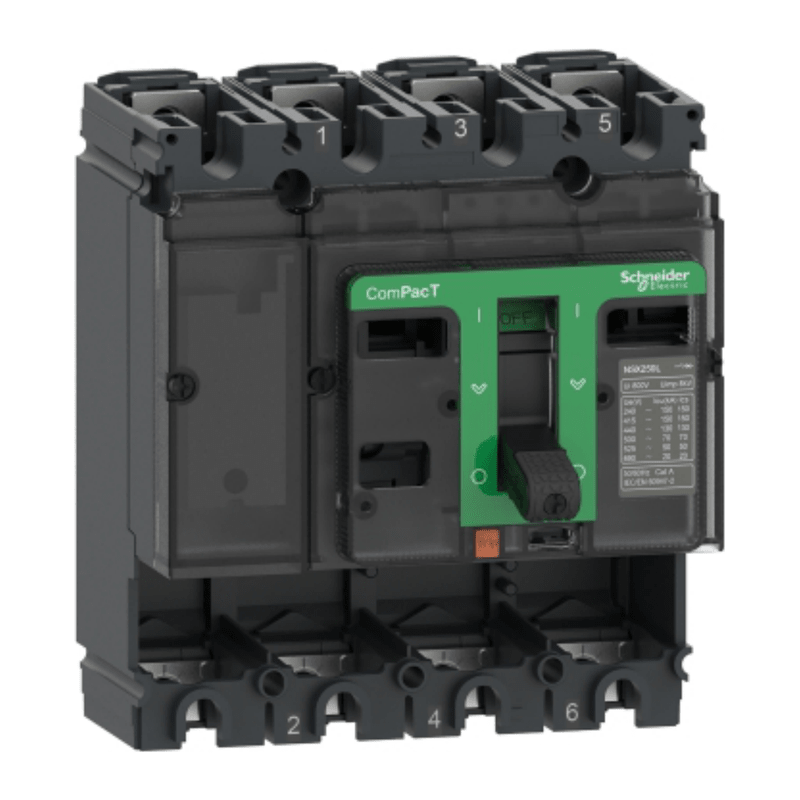

Schneider C16H4 ComPacT NSX160H wyłącznik kompaktowy MCCB, wersja podstawowa, 4P, 160A, 70kA

Schneider Electric C16H4 to podstawowa rama wyłącznika kompaktowego ComPacT NSX160H z 4 biegunami i prądem znamionowym ramy 160 A, oferująca zdolność wyłączania 70 kA przy napięciu 380/415 V AC. Jest dostarczana bez wyzwalacza, dlatego moduł zabezpieczający należy dobrać i zamówić oddzielnie.

Specyfikacja techniczna:

• Oznaczenie handlowe: C16H4
• Producent: Schneider Electric
• EAN: 3606481999832
• Gama: ComPacT nowej generacji
• Nazwa produktu: ComPacT NSX nowej generacji
• Skrócona nazwa urządzenia: NSX160H
• Typ produktu: Podstawowa rama
• Zastosowanie: Dystrybucja energii
• Liczba biegunów: 4P
• Położenie przewodu neutralnego: Lewe
• Prąd znamionowy [In]: 160 A przy 40 °C
• Napięcie znamionowe [Ue]: 690 V AC 50/60 Hz, zgodnie z IEC 60947-2
• Typ sieci: AC
• Częstotliwość sieci: 50/60 Hz
• Przystosowany do odłączania: Tak, zgodnie z EN/IEC 60947-2
• Kategoria użytkowania: Kategoria A
• Zdolność wyłączania [Icu] zgodnie z IEC 60947-2: 70 kA przy napięciu 380/415 V; 100 kA przy napięciu 220/240 V; 65 kA przy napięciu 440 V; 50 kA przy napięciu 500 V; 35 kA przy napięciu 525 V; 10 kA przy napięciu 660/690 V AC
• Poziom parametrów: H, 70 kA przy napięciu 415 V AC
• Znamionowe napięcie izolacji [Ui]: 800 V AC 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV
• Wyzwalacz: Brak (podstawowa rama)
• Typ sterowania: Dźwignia
• Montaż: Stały, na płycie tylnej
• Przyłącze: Z przodu, od góry i od dołu, rozstaw 35 mm
• Trwałość mechaniczna: 40 000 cykli, zgodnie z IEC 60947-2
• Wymiary (W x H x D): 140 x 161 x 86 mm
• Stopień ochrony: IP40, zgodnie z IEC 60529
• Odporność na uderzenia: IK07, zgodnie z IEC 62262
• Stopień zanieczyszczenia: 3, zgodnie z IEC 60664-1
• Temperatura pracy: -25...70 °C
• Temperatura przechowywania: -50...85 °C
• Normy: EN/IEC 60947-2, UL 60947-4-1

Cechy i korzyści:

• Zdolność wyłączania granicznego 70 kA przy napięciu 415 V AC do wymagających rozdzielnic dystrybucyjnych
• Przystosowany do odłączania zgodnie z EN/IEC 60947-2
• 40 000 cykli pracy mechanicznej zapewniających długi okres eksploatacji
• Podstawowa rama umożliwia dobór wyzwalacza odpowiednio do zastosowania

Zastosowania:

• Zabezpieczenie główne i odpływowe w przemysłowych i komercyjnych rozdzielnicach dystrybucyjnych
• Rozdzielnice wymagające czterobiegunowego wyłącznika kompaktowego o prądzie znamionowym ramy 160 A
• Instalacje wymagające wysokiej odporności na prądy zwarciowe do 70 kA przy napięciu 415 V

Znany również jako: Schneider Electric C16H4.
