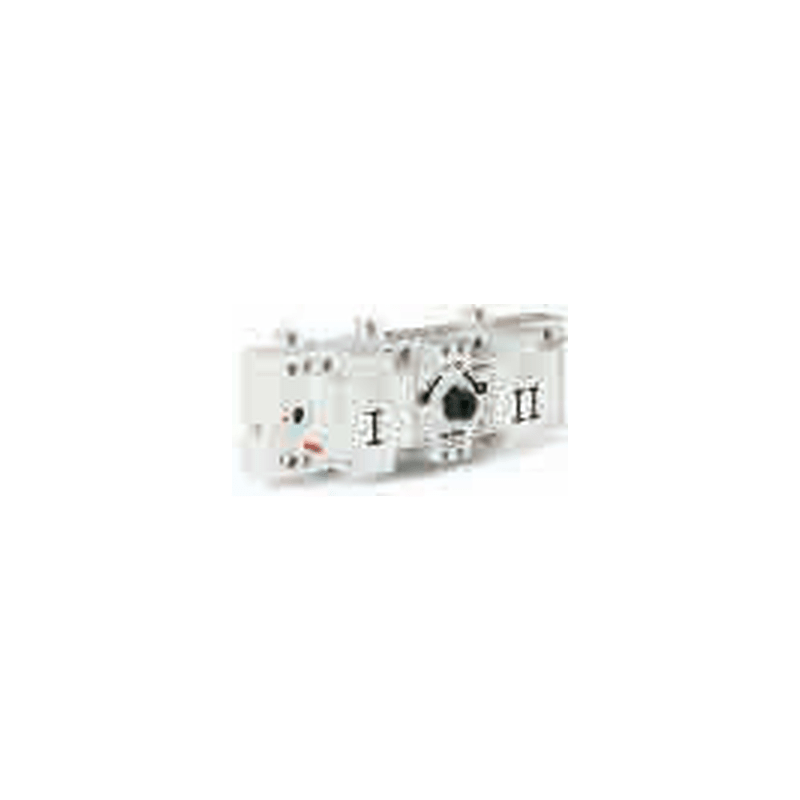

Telergon S5L00803NB0 S5000L interruptor conmutador 3P+N 80A I-0-II

El Telergon S5L00803NB0 es un conmutador de transferencia S5000L de montaje en base, del bastidor de 80 A, con una corriente térmica asignada de 80 A a 40 °C, que conmuta entre dos fuentes de alimentación con una posición central de desconexión (I-0-II). Es una unidad de tamaño 00, en configuración 3P+N, accionada mediante una maneta directa o externa, que se solicita por separado.

Especificaciones técnicas:

• Referencia comercial: S5L00803NB0
• Fabricante: Telergon
• Serie / gama: conmutador de transferencia Telergon S5000L (S5L)
• Tipo de producto: conmutador de transferencia de montaje en base
• Función de conmutación: I-0-II con posición de desconexión
• Número de polos: 3P+N
• Tamaño del bastidor: 00
• Corriente asignada del bastidor: 80 A
• Corriente térmica asignada [Ith] a 40 °C: 80 A
• Tensión de aislamiento asignada [Ui]: 800 V
• Tensión asignada soportada al impulso [Uimp]: 8 kV
• Corriente operacional asignada [Ie] a 400 V AC-21A: 80 A
• Corriente operacional asignada [Ie] a 400 V AC-22A: 63 A
• Corriente operacional asignada [Ie] a 400 V AC-23A: 50 A
• Capacidad de corte asignada a 400 V AC-22: 189 A
• Capacidad de cierre asignada a 400 V AC-22: 189 A
• Capacidad asignada de cierre en cortocircuito [Icm]: 5 kA de pico
• Corriente asignada admisible de corta duración [Icw] 1 s: 3 kA rms
• Operaciones mecánicas: 10.000
• Peso máximo: 0,8 kg
• Dimensiones (W x H): 227 x 97 mm
• Profundidad detrás del panel: 75 mm
• Conductor de cobre máximo: 25 mm²
• Par de apriete: 2 Nm
• Montaje: Montaje en base
• Accionamiento: maneta directa D5LSI01 o maneta externa D5LSA01, solicitada por separado (la maneta externa incluye un eje estándar de 177 mm)
• Contactos auxiliares: D5LAU01 (1NO+1NC) o D5LAU02 (2NO+2NC)
• Puentes de conexión: D5LPCB1
• Extensiones de eje: DS-EP04 (250 mm) o DS-EP05 (387 mm)
• Dispositivo de bloqueo de seguridad con llave: D5LCBB1 (simple) o D5LCEB1 (doble)
• Normas: IEC 60947-3
• Homologaciones: CE, esquema IEC CB, EAC
• Polo neutro: cierre anticipado - apertura retardada

Características y ventajas:

• Conmutación entre dos fuentes con una posición de desconexión positiva
• Conmutación en carga con una capacidad de corte asignada de 189 A a 400 V AC-22
• Diseñado para 10.000 operaciones mecánicas
• Admite contactos auxiliares, un dispositivo de bloqueo de seguridad con llave y extensiones de eje
• El polo neutro cierra antes y abre después, protegiendo contra sobretensiones accidentales los equipos conectados entre fase y neutro

Aplicaciones:

• Conmutación entre red eléctrica y generador de reserva en cuadros de distribución
• Conmutación entre dos fuentes de alimentación en instalaciones industriales y comerciales
• Selección manual de fuente en conjuntos de control y distribución

Cumple la norma IEC 60947-3. Forma parte de la gama Telergon S5000.

También conocido como: Telergon S5L00803NB0, conmutador de transferencia S5000L 3P+N de 80 A.
