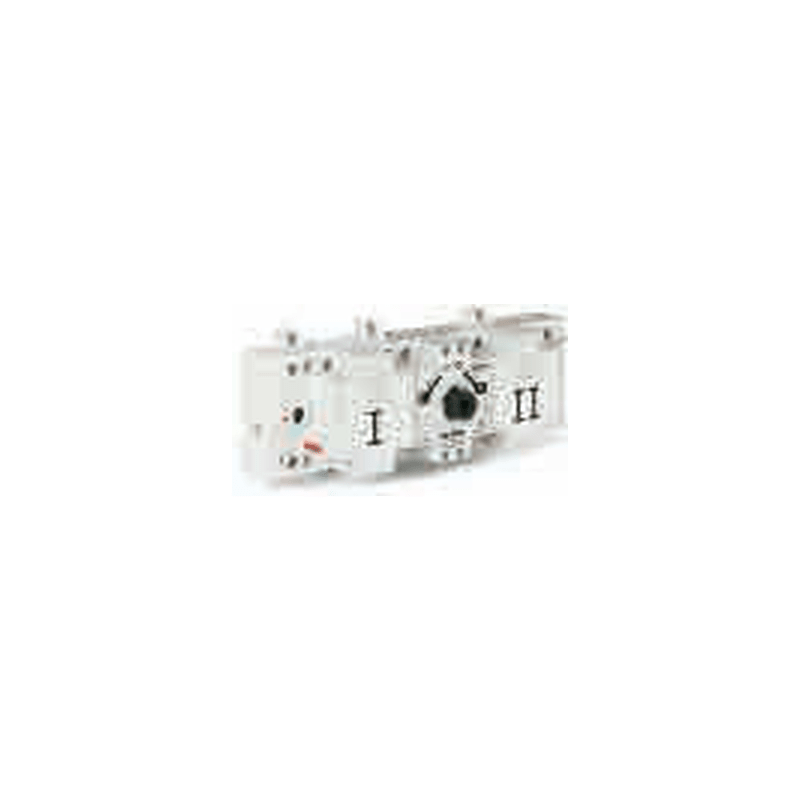

Conmutador Telergon S5L00633NB0 S5000L 3P+N 63 A I-0-II

El Telergon S5L00633NB0 es un conmutador S5000L de montaje en base de la serie de 63 A, con una corriente térmica asignada de 63 A a 40 °C, que conmuta entre dos alimentaciones con una posición central de APAGADO (I-0-II). Es una unidad de tamaño 00 en configuración 3P+N, accionada mediante una maneta directa o externa que se solicita por separado.

Especificaciones técnicas:

• Referencia comercial: S5L00633NB0
• Fabricante: Telergon
• Serie / gama: conmutador Telergon S5000L (S5L)
• Tipo de producto: Conmutador de montaje en base
• Función de conmutación: I-0-II con una posición de APAGADO
• Número de polos: 3P+N
• Tamaño de la serie: 00
• Intensidad asignada de la serie: 63 A
• Corriente térmica asignada [Ith] a 40 °C: 63 A
• Tensión asignada de aislamiento [Ui]: 800 V
• Tensión asignada soportada a impulsos [Uimp]: 8 kV
• Corriente asignada de empleo [Ie] a 400 V AC-21A: 63 A
• Corriente asignada de empleo [Ie] a 400 V AC-22A: 63 A
• Corriente asignada de empleo [Ie] a 400 V AC-23A: 50 A
• Capacidad asignada de corte a 400 V AC-22: 189 A
• Capacidad asignada de cierre a 400 V AC-22: 189 A
• Capacidad asignada de cierre en cortocircuito [Icm]: 5 kA de pico
• Corriente asignada admisible de corta duración [Icw] 1 s: 3 kA rms
• Operaciones mecánicas: 10.000
• Peso máximo: 0,8 kg
• Dimensiones (W x H): 227 x 97 mm
• Profundidad detrás del panel: 75 mm
• Conductor de cobre máximo: 25 mm²
• Par de apriete: 2 Nm
• Montaje: Montaje en base
• Accionamiento: Maneta directa D5LSI01 o maneta externa D5LSA01, solicitadas por separado (la maneta externa incluye un eje estándar de 177 mm)
• Contactos auxiliares: D5LAU01 (1NO+1NC) o D5LAU02 (2NO+2NC)
• Puentes de conexión: D5LPCB1
• Extensiones de eje: DS-EP04 (250 mm) o DS-EP05 (387 mm)
• Dispositivo de bloqueo de seguridad con llave: D5LCBB1 (simple) o D5LCEB1 (doble)
• Normas: IEC 60947-3
• Homologaciones: CE, esquema CB de IEC, EAC
• Polo neutro: cierre adelantado y apertura retardada

Características y ventajas:

• Conmutación entre dos fuentes con una posición positiva de APAGADO
• Conmutación en carga con una capacidad asignada de corte de 189 A a 400 V AC-22
• Diseñado para 10.000 operaciones mecánicas
• Acepta contactos auxiliares, un dispositivo de bloqueo de seguridad con llave y extensiones de eje
• El polo neutro realiza el cierre por adelantado y la apertura con retardo, protegiendo los equipos conectados entre fase y neutro frente a sobretensiones accidentales

Aplicaciones:

• Conmutación entre red y grupo electrógeno de reserva en cuadros de distribución
• Conmutación de doble alimentación en instalaciones industriales y comerciales
• Selección manual de fuente en conjuntos de control y distribución

Conforme con IEC 60947-3. Forma parte de la gama Telergon S5000.

También conocido como: Telergon S5L00633NB0, conmutador S5000L 3P+N de 63 A.
