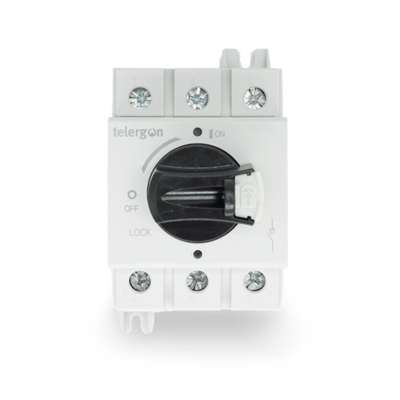

Seccionador Telergon S3-00803P1DB 3P 80A para riel DIN

El Telergon S3-00803P1DB es un interruptor-seccionador de la serie S3 de interruptores-seccionadores compactos de CA, con una corriente asignada de 80 A a 415 V CA-23A en configuración 3P. Está diseñado para el aislamiento seguro en instalaciones industriales y comerciales de baja tensión y se suministra para montaje en carril DIN con una maneta directa negra.

Especificaciones técnicas:

• Referencia comercial: S3-00803P1DB
• Fabricante: Telergon
• Serie / gama: Interruptor-seccionador compacto de CA de la serie S3
• Tipo de producto: Interruptor-seccionador
• Número de polos: 3P
• Tamaño: 00
• Corriente térmica asignada [Ith]: 80 A (-25...+55°C)
• Corriente asignada de empleo en CA [Ue 415 V AC-23A]: 80 A
• Potencia asignada de empleo en CA a 415 V AC-23A: 37 kW
• Tensión asignada de aislamiento [Ui]: 800 V CA
• Tensión asignada soportada a impulsos [Uimp]: 8 kV
• Corriente condicional asignada de cortocircuito a 415 V (protegida por fusible): 15 kA
• Corriente asignada de corta duración admisible [Icw] 1 s: 0.85 kA rms
• Capacidad asignada de cierre en cortocircuito [Icm]: 1.5 kA de pico
• Montaje: Montaje en carril DIN
• Maneta de accionamiento: Maneta directa negra
• Resistencia mecánica: 100.000 ciclos de maniobra
• Tensión asignada (UL): 600 V CA
• Normas: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 No 60947-4-1
• Certificaciones: UL Listed, UL Guide NLRV File E123623, CE

Características y ventajas:

• Mecanismo de apertura positiva para mejorar la seguridad del operador
• Maneta bloqueable con candado, compatible con hasta 3 candados
• Diseño compacto para cuadros con espacio limitado
• Diseño modular con una amplia gama de accesorios: contactos auxiliares, polos adicionales y cubrebornes
• Diseñado para 100.000 ciclos de maniobra mecánica

Aplicaciones:

• Cuadros eléctricos industriales y paneles de control
• Seccionamiento de motores en maquinaria y equipos OEM
• Distribución eléctrica en edificios comerciales y terciarios
• Construcción de paneles de HVAC, maquinaria y automatización
• Sistemas de energías renovables y servicios auxiliares en electrónica de potencia

Cumple la norma IEC 60947-3. Forma parte de la serie S3 de Telergon.

También conocido como: Telergon S3-00803P1DB, interruptor-seccionador Telergon S3-00803P1DB 3P 80 A, seccionador de la serie S3 de Telergon.
