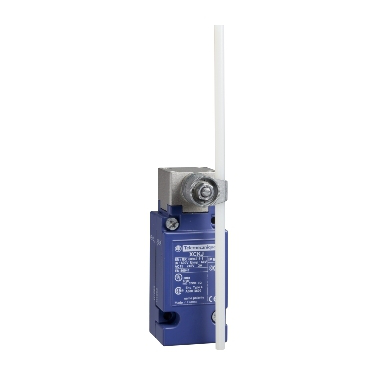

Interruptor de fin de carrera Telemecanique XCKJ110559H29 con palanca de varilla de 6mm, 1 C/O, acción rápida, M20

El Telemecanique XCKJ110559H29 es un interruptor de posición XC Standard XCKJ con palanca de varilla redonda termoplástica de 6 mm. Tiene 1 contacto C/O (acción rápida) y 1 entrada roscada para prensaestopas de cable M20 x 1.5. Grado de protección: IP66 conforme a IEC 60529.

Especificaciones técnicas:

• Referencia comercial: XCKJ110559H29
• Fabricante: Telemecanique Sensors
• EAN: 3389110742992
• Gama: Interruptores de posición Telemecanique XC Standard
• Serie: Formato estándar
• Tipo de producto: Interruptor de posición
• Nombre corto del dispositivo: XCKJ
• Diseño del sensor: Forma D conforme a CENELEC EN 50041
• Tipo de cuerpo: Cuerpo enchufable
• Tipo de cabezal: Cabezal giratorio
• Material del cuerpo: Zamak
• Material del cabezal: Zamak
• Movimiento del cabezal de accionamiento: Giratorio
• Tipo de operador: Palanca de varilla redonda termoplástica con retorno por resorte, varilla redonda de 6 mm, L = 200 mm
• Tipo de aproximación: Aproximación lateral, 1 o 2 direcciones programables
• Número de polos: 1
• Tipo y composición de los contactos: 1 C/O
• Funcionamiento de los contactos: Acción rápida
• Accionamiento del interruptor: Mediante cualquier pieza móvil
• Marcado de terminales: (11-12)NC; (13-14)NO
• Conexión eléctrica: Bornes de tornillo, capacidad de apriete: 1 x 0.75...2 x 1.5 mm²
• Entrada de cable: 1 entrada roscada para prensaestopas de cable M20 x 1.5, diámetro exterior del cable: 7...13 mm
• Apertura positiva: Sin
• Par mínimo de disparo: 0.25 N.m
• Velocidad máxima de accionamiento: 1.5 m/s
• Corriente operativa asignada [Ie]: 3 A a 240 V, AC-15, A300 conforme al apéndice A de EN/IEC 60947-5-1; 0.27 A a 250 V, DC-13, Q300 conforme al apéndice A de EN/IEC 60947-5-1
• Corriente térmica convencional en envolvente [Ithe]: 10 A
• Tensión de aislamiento asignada [Ui]: 300 V conforme a UL 508; 500 V (grado de contaminación 3) conforme a IEC 60947-1; 300 V conforme a CSA C22.2 No 14
• Tensión asignada soportada al impulso [Uimp]: 6 KV conforme a IEC 60664; 6 kV conforme a IEC 60947-1
• Protección contra cortocircuitos: Fusible de cartucho de 10 A, tipo gG
• Durabilidad mecánica: 30000000 ciclos
• Anchura: 43 mm
• Altura: 84 mm
• Profundidad: 36 mm
• Peso neto: 0.485 kg
• Grado de protección IP: IP66 conforme a IEC 60529
• Grado de protección IK: IK07 conforme a EN 50102
• Temperatura de funcionamiento: -25...70 °C
• Temperatura de almacenamiento: -40...70 °C
• Certificaciones: CSA, CCC, UL
• Normas: IEC 60947-5-1, CSA C22.2 No 14, EN 60947-5-1, IEC 60204-1, CENELEC EN 50041, EN 60204-1, UL 508
