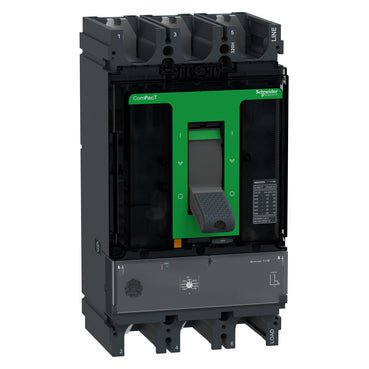

Interruptor automático Schneider C40H31M320, ComPacT NSX400H, 70kA/415VAC, 3P, MicroLog

El Schneider Electric C40H31M320 es un interruptor automático fijo de 3 polos ComPacT NSX400H para protección de motores, con una corriente nominal de 320 A a 65°C y una capacidad máxima de corte de 70 kA a 380/415 V CA. Está equipado con la unidad de protección electrónica Micrologic 1.3 M que proporciona protección ajustable de tiempo corto y protección instantánea fija contra sobrecorriente.

Especificaciones técnicas:

• Referencia comercial: C40H31M320
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT nueva generación (Compact NSX)
• Tipo de producto: Interruptor automático
• Aplicación: Protección de motores
• Número de polos: 3P
• Corriente nominal [In]: 320 A a 65°C
• Tensión nominal [Ue]: 690 V CA 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 800 V CA 50/60 Hz
• Tensión nominal de impulso [Uimp]: 8 kV
• Capacidad máxima de corte [Icu]: 100 kA a 220/240 V CA; 70 kA a 380/415 V CA; 65 kA a 440 V CA; 50 kA a 500 V CA; 20 kA a 660/690 V CA (según IEC 60947-2)
• Nivel de rendimiento: H, 70 kA a 415 V CA
• Categoría de uso: Categoría A
• Tipo de red: CA, 50/60 Hz
• Unidad de protección: Micrologic 1.3 M, electrónica, función SI
• Protección de tiempo corto [Isd]: ajustable, 9 posiciones, 1600-4160 A
• Protección instantánea [Ii]: fija, 4800 A
• Protección diferencial: ninguna
• Modo de montaje: fijo, placa trasera
• Posición del mango: horizontal y vertical
• Conexión: bornes frontales (superior e inferior), 45 mm
• Ranuras para auxiliares eléctricos: 6
• Durabilidad mecánica: 15,000 ciclos
• Disipación de potencia por polo: 12.29 W
• Dimensiones (AnxAlxPr): 140 x 255 x 110 mm
• Peso: 6.05 kg
• Grado de protección IP: IP40 (IEC 60529)
• Grado de protección IK: IK07 (IEC 62262)
• Temperatura de operación: -25 a 70°C
• Temperatura de almacenamiento: -50 a 85°C
• Humedad relativa: 0-95%
• Altitud de operación: hasta 2000 m sin reducción; hasta 5000 m con reducción
• Grado de contaminación: 3 (IEC 60664-1)
• Norma: EN/IEC 60947-2

Características y beneficios:

• Unidad de protección electrónica Micrologic 1.3 M con umbral ajustable de tiempo corto de 9 posiciones (1600-4160 A) y protección instantánea fija a 4800 A que permite una coordinación precisa en circuitos de motores.
• Capacidad de corte de hasta 100 kA a 240 V CA para manejar niveles severos de falla en instalaciones industriales de alta potencia.
• Seis ranuras para accesorios permiten una integración flexible de contactos de señalización, interruptores auxiliares y dispositivos de monitoreo sin hardware adicional.
• Rango de operación de -25 a 70°C que soporta despliegue en condiciones ambientales exigentes en entornos industriales y de procesos.
• Bornes de conexión frontales en ambos lados, superior e inferior, y opción de montaje plano en la parte trasera que simplifican el montaje y el cableado en paneles.

Aplicaciones:

• Protección de motores en centros de control de motores y cuadros eléctricos industriales hasta 690 V CA.
• Protección contra cortocircuitos y sobrecargas en cuadros de distribución de alta potencia en manufactura e industria pesada.
• Protección de instalaciones eléctricas en automatización de procesos y ensamblajes de equipos industriales.
• Instalaciones que requieren coordinación selectiva con dispositivos de protección aguas arriba y aguas abajo.

Cumple con EN/IEC 60947-2. Parte de la gama ComPacT nueva generación de Schneider Electric.

También conocido como: Schneider C40H31M320, Schneider Electric C40H31M320, interruptor automático de protección de motor NSX400H 320A, interruptor ComPacT NSX400H 3P.
