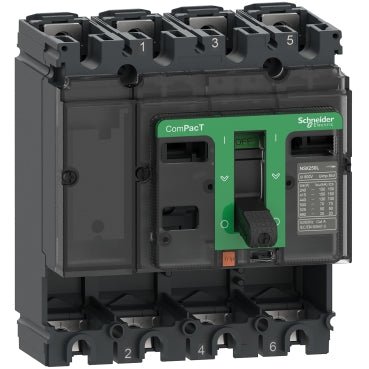

Interruptor automático Schneider C10N4, marco básico, ComPacT NSX100N, 4 polos, 50 kA a 415 VAC

El Schneider Electric C10N4 es un interruptor automático de cuadro básico de 4 polos de la gama nueva generación ComPacT NSX, diseñado para aplicaciones de distribución de energía eléctrica. Proporciona un cuadro nominal de 100 A sin unidad de protección, alcanzando una capacidad de corte en cortocircuito última nominal (Icu) de 50 kA a 380/415 V CA según IEC 60947-2. El diseño de montaje fijo con conexiones frontales superior e inferior es adecuado para instalaciones en cuadros y paneles industriales.

Especificaciones técnicas:

• Referencia comercial: C10N4
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX nueva generación
• Nombre corto del dispositivo: NSX100N
• Tipo de producto: Cuadro básico (sin unidad de protección)
• Número de polos: 4P
• Posición del conductor neutro: Izquierda
• Corriente nominal [In]: 100 A a 40°C
• Tensión nominal [Ue]: 690 V CA 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 800 V CA
• Tensión nominal de impulso [Uimp]: 8 kV
• Capacidad de corte [Icu]: 50 kA a 380/415 V CA / 90 kA a 220/240 V CA / 10 kA a 660/690 V CA (IEC 60947-2)
• Nivel de rendimiento: N - 50 kA a 415 V CA
• Categoría de uso: Categoría A
• Tipo de red: CA, 50/60 Hz
• Montaje: Fijo, placa trasera
• Conexión: 35 mm, frontal (superior e inferior)
• Durabilidad mecánica: 50.000 ciclos
• Protección IP: IP40 (IEC 60529)
• Protección IK: IK07 (IEC 62262)
• Grado de contaminación: 3 (IEC 60664-1)
• Temperatura de funcionamiento: -25...70°C
• Dimensiones (An x Al x Pr): 140 x 161 x 86 mm
• Peso: 1,892 kg

Características y beneficios:

• Cuadro básico sin unidad de protección, permitiendo seleccionar la unidad de disparo adecuada por separado para una configuración flexible
• Alta capacidad de corte de 50 kA a 415 V CA que garantiza una protección fiable en entornos industriales exigentes
• Amplio rango de temperatura de funcionamiento de -25 a 70°C que soporta el uso en condiciones de instalación adversas
• Adecuado para aislamiento según EN/IEC 60947-2, facilitando procedimientos seguros de mantenimiento y bloqueo
• Tensión nominal de aislamiento de 800 V CA con resistencia a impulsos de 8 kV para un rendimiento dieléctrico robusto

Aplicaciones:

• Tableros principales y secundarios en instalaciones industriales
• Paneles de distribución eléctrica en edificios comerciales
• Conjuntos de cuadros eléctricos que requieren un cuadro configurable de 4 polos y 100 A
• Aplicaciones que demandan alta capacidad de resistencia a cortocircuitos en niveles de media tensión

Cumple con EN/IEC 60947-2 y UL 60947-4-1. Parte de la gama nueva generación ComPacT NSX de Schneider Electric.

También conocido como: Schneider C10N4, Schneider Electric C10N4, cuadro básico NSX100N 4P, cuadro interruptor ComPacT NSX 100 A.
