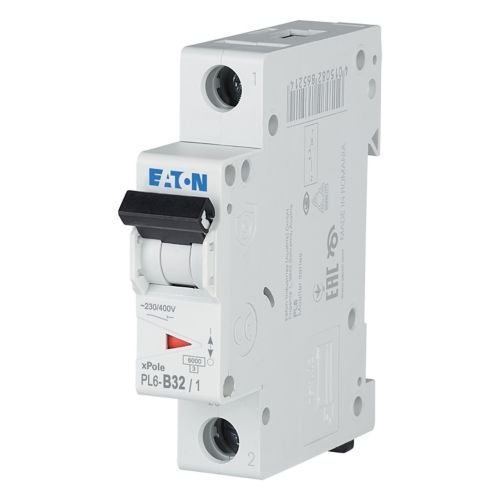

Eaton 286524 PL6-B32/1 MCB 1P 32 A Curva C 6kA Riel DIN

El Eaton PL6-B32/1 es un interruptor automático miniatura unipolar con curva B de la serie Eaton Moeller xPole, diseñado para la protección contra sobrecorrientes en cuadros eléctricos residenciales y comerciales. Clasificado para 32 A con una capacidad de corte de 6 kA según IEC/EN 60898-1, combina una protección robusta con un diseño compacto de un módulo de 17,7 mm adecuado para cuadros de distribución con riel DIN estándar.

Especificaciones técnicas:

• Código de modelo: PL6-B32/1
• Número de catálogo: 286524
• Fabricante: Eaton
• EAN: 4015082865245
• Número de polos: 1 (unipolar)
• Característica de disparo: B
• Corriente nominal (In): 32 A
• Capacidad nominal de corte (IEC/EN 60898-1): 6 kA
• Capacidad nominal de corte en cortocircuito a 230 V (Icn): 6 kA
• Capacidad nominal de corte en cortocircuito a 400 V (Icn): 6 kA
• Tensión nominal de servicio (UE): 230 V CA máx.
• Tensión nominal de aislamiento (Ui): 440 V
• Tensión nominal de impulso (Uimp): 4 kV
• Categoría de sobretensión: III
• Grado de contaminación: 2
• Clase de limitación de corriente: 3
• Frecuencia: 50-60 Hz
• Grado de protección: IP20
• Temperatura ambiente de operación: -25 °C a +75 °C
• Ancho: 17,7 mm (1 espacio modular)
• Altura: 73 mm
• Profundidad: 85 mm / profundidad de montaje: 70,5 mm
• Peso: 0,12 kg
• Sección transversal conectable del conductor (sólido): 1-25 mm²
• Sección transversal conectable del conductor (multihilo): 1-25 mm²
• Pérdida de potencia: 3,5 W / disipación de calor (dependiente de la corriente): 3,7 W
• Conformidad: conforme a RoHS

Características y beneficios:

• Curva de disparo tipo B que proporciona protección fiable para cargas resistivas y ligeramente inductivas como circuitos de iluminación y calefacción
• Capacidad de corte de 6 kA tanto a 230 V como a 400 V, asegurando idoneidad para instalaciones monofásicas y trifásicas
• Ancho de módulo único de 17,7 mm que maximiza el espacio útil en cuadros de distribución compactos
• Amplio rango de conexión para conductores de 1-25 mm² tanto para cables sólidos como multihilo, facilitando la instalación
• Rango de temperatura extendido de -25 °C a +75 °C que soporta entornos de instalación exigentes
• Compatible con accesorios adicionales para configuraciones ampliadas de cuadros eléctricos

Aplicaciones:

• Protección de circuitos finales en unidades de consumo residenciales y cuadros de distribución
• Protección de circuitos de iluminación y calefacción en edificios comerciales
• Conjuntos de cuadros eléctricos para instalaciones residenciales y comerciales
• Aplicaciones en construcción de paneles dentro de entornos con categoría de sobretensión III
• Actualización o modernización de instalaciones existentes de cuadros con riel DIN xPole

Conforme a IEC/EN 60898-1. Parte de la gama Eaton Moeller xPole de cuadros eléctricos para aplicaciones residenciales y comerciales.

También conocido como: Eaton PL6-B32/1, Eaton 286524, catálogo Eaton 286524, modelo Eaton PL6-B32/1, Eaton xPole 32A MCB, interruptor automático unipolar Eaton B32.
