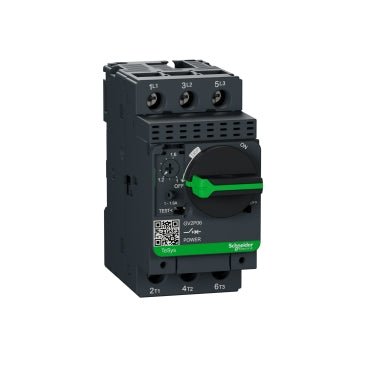

Interruptor de circuito para motor Schneider GV2P06, TeSys GV2, térmico magnético 1-1.6A 0.37k

El Schneider Electric GV2P06 es un interruptor automático para motor TeSys GV2 con protección termomagnética, diseñado para aplicaciones de protección de motores. Cuenta con una corriente nominal de 1.6 A y una capacidad de corte de 100 kA [Icu] en todos los voltajes nominales desde 230 V hasta 690 V AC, lo que lo hace adecuado para proteger motores de hasta 0.75 kW a 690 V.

Especificaciones técnicas:

• Referencia comercial: GV2P06
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys GV2
• Tipo de producto: Interruptor automático para motor
• Número de polos: 3P
• Corriente nominal [In]: 1.6 A
• Rango de ajuste de protección térmica: 1...1.6 A (IEC 60947-4-1)
• Protección contra sobrecorriente: 26.2 A
• Voltaje operativo nominal [Ue]: 690 V AC 50/60 Hz
• Voltaje de aislamiento nominal [Ui]: 690 V AC 50/60 Hz
• Voltaje nominal de impulso [Uimp]: 6 kV
• Capacidad de corte [Icu]: 100 kA a 230/240 V, 400/415 V, 440 V, 500 V, 690 V AC
• Capacidad de corte en servicio [Ics]: 100% en todos los voltajes nominales
• Tipo de red: AC, 50/60 Hz
• Potencia del motor: 0.37 kW a 400/415 V AC; 0.75 kW a 690 V AC
• Tipo de control: Maneta giratoria
• Montaje: Carril DIN simétrico de 35 mm (clip) o montaje en panel (2 x tornillos M4)
• Posición de la maneta: Horizontal o vertical
• Dimensiones (AnxAlxF): 45 x 89 x 97 mm
• Grado de protección IP: IP20 (IEC 60529)
• Grado de protección IK: IK04
• Temperatura de funcionamiento: -20...60 °C
• Temperatura de almacenamiento: -40...80 °C
• Disipación de potencia por polo: 2.5 W
• Durabilidad mecánica: 100,000 ciclos
• Durabilidad eléctrica: 100,000 ciclos para AC-3 a 415 V In
• Par de apriete de terminales: 1.7 N.m
• Color: Gris oscuro
• Normas: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
• Certificaciones: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
• Garantía: 18 meses

Características y beneficios:

• Capacidad de corte de 100 kA en todos los voltajes nominales (230 V a 690 V AC) con capacidad de corte en servicio del 100% ([Ics] = [Icu])
• Sensibilidad a pérdida de fase para una protección mejorada del motor contra condiciones de fase única
• Apto para función de aislamiento según IEC 60947-1
• Opciones flexibles de montaje: clip para carril DIN de 35 mm o fijación con tornillos en panel
• Amplio rango de temperatura de funcionamiento de -20...60 °C y apto para altitudes de hasta 2000 m
• Amplia cobertura de certificaciones internacionales incluyendo ATEX, DNV-GL y Lloyd's Register para uso marino y en áreas peligrosas

Aplicaciones:

• Protección de motores trifásicos pequeños de CA hasta 0.75 kW en cuadros de control industrial
• Conjuntos de arranque de motor en equipos de fabricación y automatización de procesos
• Protección de máquinas herramienta y accionamientos de transportadores en entornos fabriles
• Paneles de protección de motores marinos y offshore (certificados por DNV-GL y Lloyd's Register)

Cumple con EN/IEC 60947-2 y EN/IEC 60947-4-1. Parte de la gama TeSys GV2 de Schneider Electric.

También conocido como: Schneider GV2P06, Schneider Electric GV2P06, interruptor automático de protección de motor TeSys GV2, protector termomagnético para motor.
