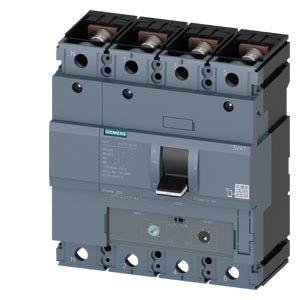

Siemens 3VA1225-5GF42-0AA0 SENTRON Interruptor Automático Moldeado 4P 250A 55kA

El Siemens 3VA1225-5GF42-0AA0 es un interruptor automático moldeado SENTRON de 4 polos de la gama 3VA1 (Marco IEC 250), con una corriente nominal de 250 A y capacidad de corte clase M (Icu = 55 kA a 415 V). El disparador térmico-magnético TM240 proporciona protección de línea (característica LI) con ajuste de sobrecarga (Ir = 175-250 A) y disparo instantáneo por cortocircuito (Ii = 1250-2500 A). Incluye protección del conductor neutro al 100% y terminales frontales suministrados con kit de retención de tuercas en ambos extremos.

Especificaciones técnicas:

• Número de pedido (MLFB): 3VA1225-5GF42-0AA0
• Fabricante: Siemens
• Línea de producto: SENTRON
• Tipo de producto: Interruptor automático moldeado, protección de línea
• Familia: 3VA1 Marco IEC 250
• Número de polos: 4
• Corriente nominal (In): 250 A
• Disparador de sobrecorriente: TM240 (térmico-magnético, ATAM)
• Función de protección: LI (tiempo largo + instantáneo)
• Corriente de sobrecarga ajustable (Ir): 175-250 A, característica I²t
• Disparo por cortocircuito ajustable (Ii): 1250-2500 A (5...10 x In)
• Protección del conductor neutro: 100% (InN = 250 A)
• Clase de capacidad de corte: M
• Tensión de aislamiento (Ui): 800 V
• Tensión nominal de operación: 690 V CA / 600 V CC
• Capacidad de corte por cortocircuito (Icu): 85 kA @ 240V; 55 kA @ 415V; 36 kA @ 440V; 15 kA @ 500V; 10 kA @ 690V
• Capacidad de corte en servicio (Ics): 85 kA @ 240V; 55 kA @ 415V; 36 kA @ 440V; 10 kA @ 500V; 5 kA @ 690V
• Capacidad de cierre por cortocircuito (Icm) a 415 V: 121 kA
• Corriente operativa vs. ambiente: 250 A hasta 50 °C; 243 A @ 55 °C; 230 A @ 65 °C; 223 A @ 70 °C
• Conexiones: Terminales frontales, kit de retención de tuercas en ambos extremos; superficies de contacto plateadas (superior + inferior)
• Rango de conductor de barra plana: 13 x 1 mm a 25 x 8 mm
• Pérdida de potencia: 57 W máximo / 19 W por polo (CA, estado operativo caliente)
• Vida mecánica: 20,000 ciclos de operación
• Durabilidad eléctrica (AC-1): 8,000 ciclos @ 380/415 V; 5,400 ciclos @ 690 V
• Protección IP: IP40 (frontal)
• Dimensiones (Al × An × Pr): 158 × 140 × 70 mm (6.22 × 5.51 × 2.76 in)
• Peso neto: 2.078 kg
• Temperatura ambiente durante operación: -25 a +70 °C
• Temperatura de almacenamiento: -40 a +80 °C
• Aprobaciones: Aprobación general de producto; EMC; CCS (China Classification Society); aplicación marítima; confirmaciones ambientales
• Normas: IEC 60947-2
• EAN/GTIN: 4042948816004

Características y beneficios:

• Disparador térmico-magnético TM240 con ajuste independiente de valores de disparo por sobrecarga (Ir) y cortocircuito (Ii)
• Protección del conductor neutro al 100% - adecuado para circuitos con alto contenido armónico y conmutación de 4 polos en sistemas TN-S
• Terminales frontales plateados + kit de retención de tuercas en ambos extremos - conexiones fiables y de baja resistencia para barras/cables
• Preparado para operador motor: accesorio opcional de accionamiento motor disponible para conmutación remota
• Amplio rango de operación de -25 a +70 °C con curva de reducción documentada
• Aprobaciones marítimas, EMC y CCS - adecuado para aplicaciones industriales certificadas y a bordo de embarcaciones

Aplicaciones:

• Protección principal y de derivación en sistemas de distribución TN-S de 4 hilos hasta 250 A
• Tableros de subdistribución industrial que requieren protección del neutro al 100%
• Protección de salida de generadores y transformadores en plantas comerciales e industriales
• Sistemas eléctricos marítimos y a bordo que requieren certificación CCS / tipo probado

También conocido como: Siemens 3VA1225-5GF42-0AA0, SENTRON 3VA1 4P 250A MCCB, interruptor automático moldeado Siemens IEC Frame 250, 3VA1 TM240 250A 4 polos.
