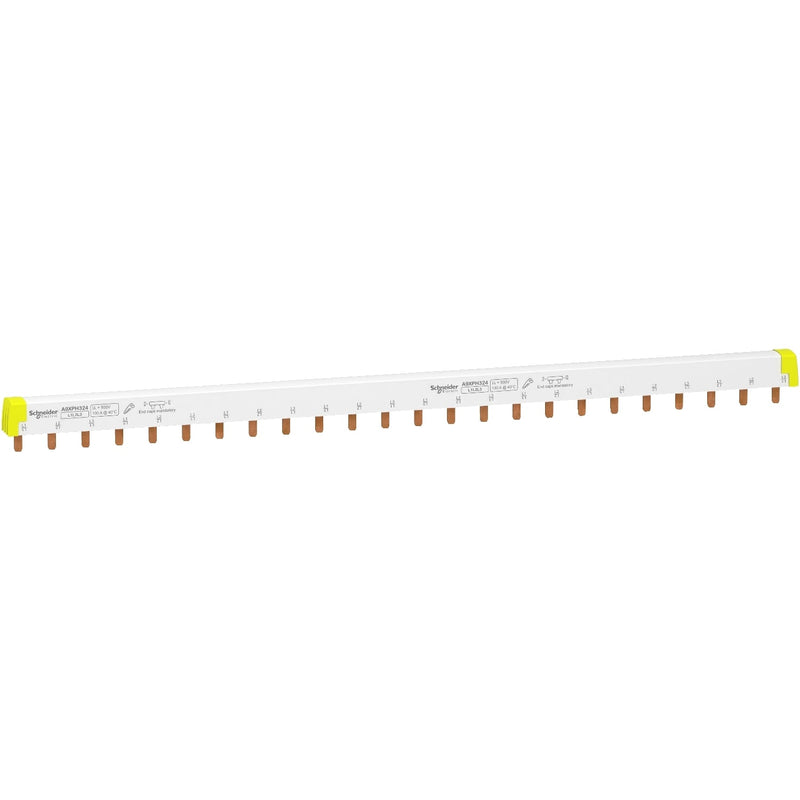

Schneider A9XPH324 Acti9 Barra de distribución combinada 3L 24 módulos 100A 18mm

El Schneider Electric A9XPH324 es un barra colectora trifásica de peine de la gama Acti 9, diseñada para conectar y distribuir energía a través de hasta 24 módulos en un cuadro de distribución. Clasificada para 100A a 40°C y 415V CA, ofrece una conectividad multipolar eficiente con fácil corte a medida para configuraciones flexibles del panel.

Especificaciones técnicas:

• Referencia comercial: A9XPH324
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: Acti 9
• Tipo de producto: Barra colectora de peine
• Montaje: Horizontal
• Líneas: 3L (L1, L2, L3)
• Longitud: 24 módulos con paso de 18 mm
• Número de conexiones: 8 conexiones, 3L
• Configuración de polos: 1 x 3P
• Tipo de conexión: Peine (tipo diente)
• Separación de terminales: 54 mm
• Corriente operacional nominal [Ie]: 100A a 40°C
• Tensión nominal [Ue]: 415V CA
• Tensión nominal de aislamiento [Ui]: 500V CA (IEC 61439-2)
• Ancho: 430 mm
• Protección IP: IP20 (con elementos finales y aisladores de contacto)
• Resistencia al fuego: 960°C durante 30 s (IEC 60695-2-1)
• Grado de contaminación: 3 (IEC 60947-7-1)
• Color: Blanco (RAL 9003)
• Aislamiento: Aislado
• Norma: EN/IEC 61439-1
• Compatible con: Acti 9 iC60, iK60, iID, iID K, iSW, iSW-NA, Multi 9 C60

Características y beneficios:

• Se puede cortar a medida, permitiendo diseños flexibles del panel sin desperdicio
• Diseño aislado con protección IP20 cuando se instala con elementos finales y aisladores de contacto
• Amplia compatibilidad con dispositivos Acti 9 y Multi 9, incluyendo MCBs, RCDs e interruptores de aislamiento
• Se monta en la parte superior o inferior de los dispositivos conectados para un cableado ordenado y eficiente en espacio
• Resistente al fuego hasta 960°C durante 30 segundos según IEC 60695-2-1
• Embalaje sin plástico con cartón reciclado, apoyando los requisitos de sostenibilidad

Aplicaciones:

• Cuadros de distribución trifásicos en edificios comerciales e industriales
• Conexión de múltiples MCBs, RCDs e interruptores de aislamiento dentro de paneles Acti 9
• Envolventes para riel DIN que requieren distribución de energía trifásica en hasta 24 posiciones de módulo
• Montajes de cuadros eléctricos donde la longitud de la barra colectora debe personalizarse in situ

Cumple con EN/IEC 61439-1. Parte de la gama Schneider Electric Acti 9.

También conocido como: Schneider A9XPH324, Schneider Electric A9XPH324, barra colectora de peine Acti 9 3P 24 módulos, barra colectora trifásica de peine 100A.
