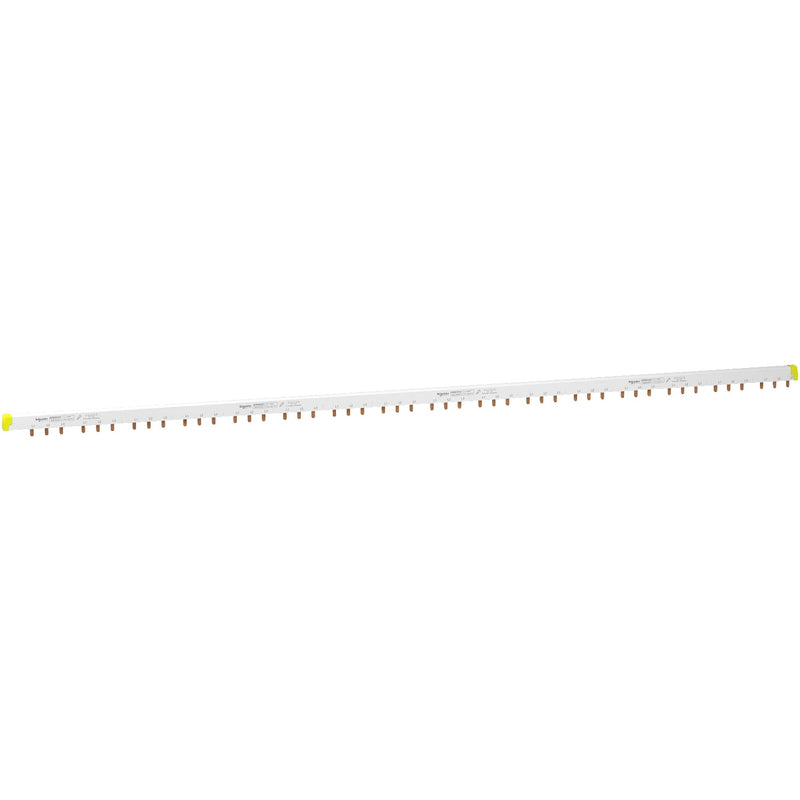

Schneider A9XAH357 Acti9 Comb Barra de conexión 3L con Auxiliar 57 Módulos 100A 18mm

El Schneider Electric A9XAH357 es una barra colectora trifásica de la gama Acti 9, diseñada para distribuir energía a través de 57 módulos con paso de 18 mm, además de transportar conexiones auxiliares (AUX). Clasificada para 100 A a 40°C y 415 V CA, ofrece una forma rápida y fiable de enlazar múltiples dispositivos de protección en un único cuadro de distribución sin cableado individual entre polos.

Especificaciones técnicas:

• Referencia comercial: A9XAH357
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: Acti 9
• Tipo de producto: Barra colectora
• Descripción de línea: 3L (L1, L2, L3) + AUX
• Longitud: 57 módulos con paso de 18 mm
• Configuración de polos: 1 x 3P
• Número de conexiones: 16 AUX + 3 L
• Corriente operacional nominal [Ie]: 100 A a 40°C
• Tensión nominal [Ue]: 415 V CA
• Tensión nominal de aislamiento [Ui]: 500 V CA según IEC 61439-2
• Tipo de conexión: Peine (diente)
• Distancia entre terminales: 63 mm
• Ancho: 1000 mm
• Color: Blanco (RAL 9003)
• Montaje: Horizontal, superior o inferior en túnel o terminales dobles
• Grado de protección IP: IP20 (con elementos finales y aisladores de contacto)
• Grado de contaminación: 3 según IEC 60947-7-1
• Resistencia al fuego: 960°C / 30 s según IEC 60695-2-1
• Aislamiento: Aislado
• Norma: EN/IEC 61439-1
• Accesorios suministrados: Juego de 10 piezas finales

Características y beneficios:

• Puede cortarse a medida en el sitio, reduciendo desperdicios y simplificando el montaje del panel
• Transporta tanto energía trifásica como señales auxiliares en una sola barra colectora, minimizando el cableado separado
• Compatible con dispositivos Acti 9 iC60, iK60, iID, iID K, iSW, iSW-NA y Multi 9 C60
• Protección IP20 con las piezas finales y aisladores de contacto suministrados que previenen contactos accidentales
• Acabado blanco RAL 9003 con marcado L1/L2/L3 que facilita la identificación clara del circuito durante la instalación

Aplicaciones:

• Cuadros de distribución finales en edificios residenciales y comerciales
• Paneles de control industrial que requieren distribución combinada de fase y auxiliar
• Montajes en carril DIN con múltiples dispositivos usando dispositivos de protección Acti 9 o Multi 9
• Armarios de conmutación donde las barras colectoras cortadas en campo reducen el tiempo de instalación

Cumple con EN/IEC 61439-1 e IEC 61439-2. Parte de la gama Schneider Electric Acti 9.

También conocido como: Schneider A9XAH357, Schneider Electric A9XAH357, barra colectora Acti 9 3P AUX, barra colectora Schneider de 57 módulos 100A.
