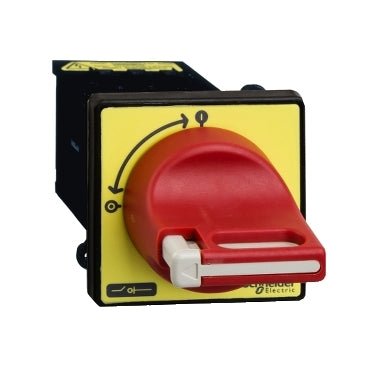

Interruptor seccionador Schneider VCDN20, TeSys Control, para encendido/parada de emergencia, 3P 2

El Schneider Electric VCDN20 es un interruptor seccionador de parada de emergencia TeSys Mini-VARIO con una corriente nominal de 20 A, diseñado para instalación en puerta. Proporciona un aislamiento fiable y conmutación de emergencia en aplicaciones de cuadros de control, con una configuración de 3 polos y operación mediante manija giratoria.

Especificaciones técnicas:

• Referencia comercial: VCDN20
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys Mini-VARIO
• Tipo de producto: Interruptor seccionador de parada de emergencia
• Número de polos: 3P
• Tipo de contacto: 3 NO
• Tipo de red: AC / DC
• Corriente térmica en aire [ith]: 20 A
• Corriente térmica en envolvente [ithe]: 16 A
• Corriente operacional nominal [ie]: 11 A (AC-23) a 400 V
• Potencia nominal: 4 kW a 230-240 V (AC-23A) / 5.5 kW a 400-415 V (AC-23A) / 7.5 kW a 500 V (AC-23A) / 11 kW a 690 V (AC-23A)
• Capacidad de cierre (Irms): 200 A a 400 V (AC-21A, AC-22A, AC-23A)
• Corriente nominal de aguante a corto plazo [Icw]: 140 A a 400 V durante 1 s
• Corriente condicional nominal de cortocircuito: 6 kA a 400 V (con fusible 20 A aM o gG)
• Capacidad de ruptura: 200 kA a 400 V (AC-21A, AC-22A, AC-23A)
• Tipo de control: Manija giratoria
• Color de la manija: Rojo
• Color de la placa frontal: Amarillo
• Bloqueo de la manija: 1 a 3 candados, 4-8 mm
• Marcado: 0 - 1
• Montaje: Montaje en puerta (manija e interruptor), corte de 22.5 mm
• Conexión: Circuito de potencia - bornes de tornillo, 4 mm² (flexible con terminal de cable o conductor sólido)
• Par de apriete: 0.7 N.m (bornes de tornillo del circuito de potencia)
• Dimensiones de la placa frontal de la manija: 60 x 60 mm
• Altura: 60 mm / Ancho: 60 mm
• Peso: 0.177 kg
• Grado de protección IP: IP65
• Durabilidad mecánica: 50,000 ciclos
• Durabilidad eléctrica: 30,000 ciclos (DC-1...5) / 50,000 ciclos (AC-21)
• Norma: IEC 60947-3
• Certificaciones: GL, CSA, UL, CCC, UKCA

Características y beneficios:

• La manija giratoria montada en puerta permite una parada de emergencia segura y aislamiento directamente desde el frente de la envolvente
• La manija roja con placa frontal amarilla proporciona una indicación visual clara de la función del seccionador
• La manija bloqueable acepta de 1 a 3 candados (4-8 mm) para procedimientos de bloqueo/etiquetado de seguridad
• El grado de protección IP65 garantiza idoneidad para entornos industriales polvorientos y húmedos
• Adecuado para funciones de aislamiento, confirmado por el diseño con clasificación de aislamiento del producto
• La compacta placa frontal de 60 x 60 mm se adapta a cortes estándar de puerta de 22.5 mm

Aplicaciones:

• Parada de emergencia y aislamiento de circuitos de control de motores en cuadros de control industriales
• Punto de desconexión montado en puerta para envolventes de control de máquinas que requieren capacidad de bloqueo
• Aislamiento seguro de cargas hasta 11 kW a 690 V en sistemas de distribución AC y DC
• Seccionador principal o derivado en cuadros de control donde se requiere protección IP65 contra la entrada de polvo y agua

Cumple con IEC 60947-3. Parte de la gama TeSys Mini-VARIO de Schneider Electric.

También conocido como: Schneider VCDN20, Schneider Electric VCDN20, seccionador de parada de emergencia TeSys Mini-VARIO, interruptor seccionador montado en puerta.
