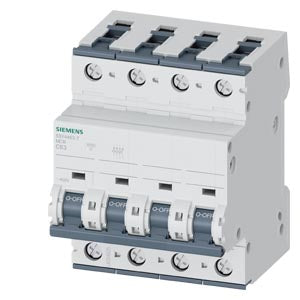

Interruptor automático magnetotérmico Siemens 5SY4463-7 4P C63A 10kA

El Siemens 5SY4463-7 es un interruptor automático magnetotérmico de 4 polos de la gama SENTRON, con una intensidad nominal de 63 A y una característica de disparo tipo C. Proporciona protección contra sobreintensidades y cortocircuitos en sistemas de CA de 230/400 V, con un poder de corte de 10 kA según EN 60898-1, y se monta en carril DIN de 35 mm en cualquier posición.

Especificaciones técnicas:

• MLFB: 5SY4463-7
• Fabricante: Siemens
• Línea de producto: SENTRON
• Número de polos: 4 (4P)
• Característica de disparo: C
• Intensidad nominal: 63 A
• Tensión nominal: 400 V CA (multifásica), 230 V CA (monofásica), 60 V CC
• Tensión de aislamiento (Ui): 440 V CA
• Poder de corte: 10 kA (EN 60898-1), 15 kA (IEC 60947-2), 5 kA (UL 1077 / CSA C22.2 No.235)
• Clase de limitación de energía: 3
• Corriente de ajuste del disparo I: 7x In
• Intensidad de servicio a 40 C: 59.98 A
• Intensidad de servicio a 60 C: 53.42 A
• Pérdida de potencia: 6 W por polo
• Grado de protección IP: IP20, con conductores conectados
• Categoría de sobretensión: 3, grado de contaminación 3
• Temperatura de funcionamiento: -40 C a 70 C
• Temperatura de almacenamiento: -40 C a 75 C
• Montaje: carril DIN, cualquier posición
• Vida útil mecánica: 10 000 ciclos de maniobra
• Sección transversal del conductor: 0.75-35 mm2 (rígido/flexible), hasta 25 mm2 (flexible de hilos finos con puntera)
• Par de apriete: 2.5-3.5 N.m
• Dimensiones (AnxAlxPr): 72 x 90 x 76 mm, profundidad de instalación 70 mm
• Unidades de anchura modular: 4
• Peso neto: 665 g
• Normas: IEC/EN 60898-1, IEC/EN 60947-2 / UL 1077

Características y ventajas:

• Protección contra contactos (IP20) con conductores conectados para una manipulación segura en cuadros energizados
• Construcción sin halógenos ni silicona
• Diseño precintable para evitar maniobras no autorizadas
• Bornes combinados superiores e inferiores compatibles tanto con barras colectoras como con cables
• Compatible con dispositivos auxiliares instalables, como contactos auxiliares y contactos de señalización de fallos
• Puede utilizarse como interruptor principal según EN 60204-1
• Cualquier posición de montaje para una disposición flexible del envolvente

Aplicaciones:

• Protección contra sobreintensidades y cortocircuitos en cuadros de distribución y paneles de control
• Protección de circuitos trifásicos de 400 V CA a 63 A
• Circuitos con característica tipo C (cargas inductivas, como motores, transformadores y sistemas de iluminación con una elevada corriente de arranque)
• Uso como interruptor principal según EN 60204-1

Cumple las normas IEC/EN 60898-1 e IEC/EN 60947-2 / UL 1077. Forma parte de la gama Siemens SENTRON.

También conocido como: Siemens 5SY4463-7, SENTRON interruptor automático 4P C63A 10kA.
