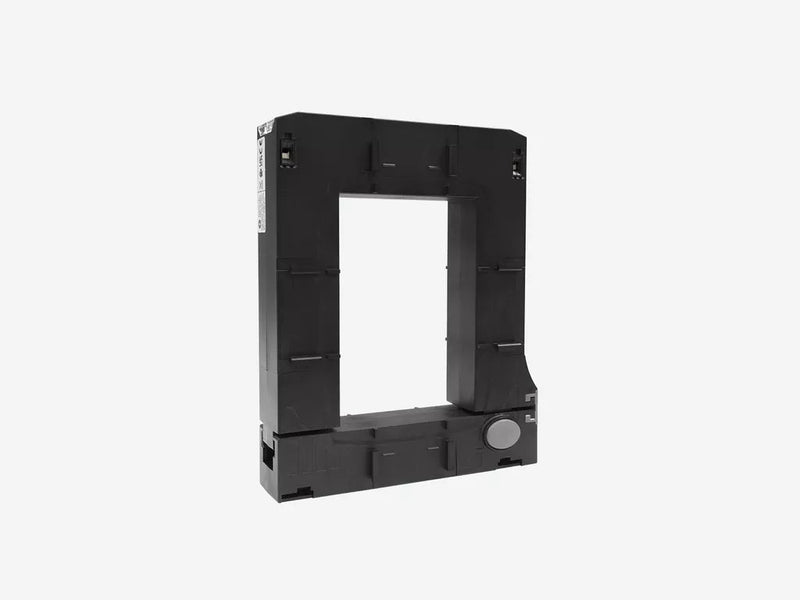

Transformador de corriente de núcleo dividido Circutor M78037 TP10 1250/5A, 80x120mm

El Circutor TP10 1250/5 (código M78037) es un transformador de corriente monofásico de núcleo partido que se puede sujetar alrededor de conductores activos y barras planas de hasta 80 x 120 mm sin interrumpir el suministro eléctrico. Reduce una corriente primaria de 1250 A a una salida secundaria estándar de 5 A y está disponible en tres clases de precisión, lo que lo convierte en una opción práctica para la adaptación de medición de corriente en grandes cuadros de distribución y tableros eléctricos.

Especificaciones técnicas:

• Modelo: TP10 1250/5
• Código Circutor: M78037
• EAN: 8433059401641
• Tipo de transformador: Núcleo partido
• Sistema: Monofásico
• Rango de medición: 1250/5 A
• Apertura para barra plana (busbar): 80 x 120 mm
• Diámetro interior: 80 mm
• Carga nominal según clase de precisión: Clase 0.5 a 7 VA, Clase 1 a 15 VA, Clase 3 a 28 VA
• Factor de seguridad (SF): 10
• Voltaje de aislamiento entre terminales S1-S2: 3 kV
• Voltaje máximo de operación: 0.72 kV CA
• Frecuencia nominal: 50/60 Hz
• Corriente térmica de cortocircuito (Ith): 60 In
• Corriente dinámica (Idyn): 2.5 Ith
• Dimensiones (ancho x alto x profundidad): 158 x 51 x 193.8 mm
• Carcasa: Plástico autoextinguible, clase V0
• Montaje: Montaje en pared o riel DIN (mediante accesorio)
• Peso: 0.55 kg
• Clase térmica: B (130 °C)
• Clase de protección: IP 20
• Temperatura de trabajo: -5 a +40 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Humedad relativa: 15 a 85% (sin condensación)
• Altitud máxima de instalación: 1000 m
• Normas: UNE-EN 61869-1, UNE-EN 61869-2, UL 94

Características y beneficios:

• El diseño de núcleo partido permite instalar el transformador alrededor de cables activos o barras colectoras sin cortar la energía, eliminando la necesidad de cortes programados durante la instalación.
• La amplia apertura de 80 x 120 mm acomoda las grandes barras planas y conductores de alta corriente comunes en cuadros de distribución principales y subestaciones.
• Tres clases de precisión seleccionables (0.5, 1 y 3) permiten adaptar la unidad para facturación energética, medición general o aplicaciones de relés de protección.
• La carcasa autoextinguible clase V0 limita el riesgo de propagación de incendios dentro de paneles eléctricos y gabinetes de conmutación.
• La clasificación de doble frecuencia (50/60 Hz) hace que el transformador sea adecuado para sistemas eléctricos tanto europeos como internacionales.

Aplicaciones:

• Adaptación de medición de corriente en cuadros de distribución energizados y centros de control de motores sin interrupción del servicio.
• Medición energética y monitoreo de consumo en circuitos monofásicos de 1250 A en edificios industriales y comerciales.
• Provisión de señal secundaria de 5 A para analizadores de potencia, contadores multifunción y relés de protección.
• Medición de corriente en grandes instalaciones de barras planas en tableros donde el desmontaje es impráctico.

También conocido como: Circutor TP10 1250/5, TP10 1250/5 M78037, transformador de corriente de núcleo partido 1250 A, Circutor M78037, TC de núcleo partido 1250/5 A.
