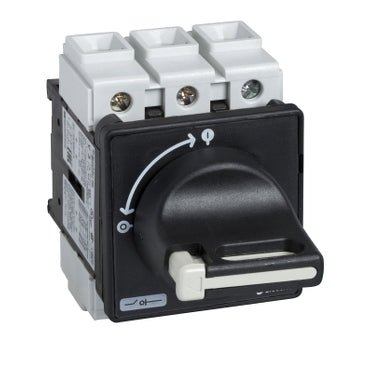

Interruptor seccionador Schneider VBF01, TeSys Vario, 3P 20A 690V, mango negro

El Schneider Electric VBF01 es un interruptor seccionador TeSys Vario con una corriente nominal de 20 A, diseñado para montaje en puerta en cuadros de control industrial. Proporciona un aislamiento seguro de circuitos eléctricos con una configuración de 3 polos y opera hasta 690 V CA, lo que lo hace adecuado para aplicaciones de mantenimiento preventivo.

Especificaciones técnicas:

• Referencia comercial: VBF01
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys Vario
• Tipo de producto: Interruptor seccionador
• Número de polos: 3P
• Composición de contactos: 3 NA
• Corriente térmica convencional en aire libre (Ith): 20 A
• Corriente térmica convencional en caja (Ithe): 16 A
• Corriente operacional nominal (Ie): 11 A AC-23 a 400 V
• Tensión operacional nominal (Ue): 690 V CA 50/60 Hz
• Tensión nominal de impulso soportada (Uimp): 8 kV
• Capacidad de corte: 200 A a 400 V (AC-21A, AC-22A, AC-23A)
• Corriente nominal condicional de cortocircuito: 10 kA a 400 V (con fusible 20 A aM o gG)
• Corriente nominal de aguante a corto plazo (Icw): 300 A a 400 V durante 1 s
• Potencia operacional nominal: 7,5 kW a 690 V (AC-3); 11 kW a 690 V (AC-23A)
• Tipo de red: CA / CC
• Tipo de control: Maneta giratoria, montaje directo
• Color de la maneta: Negro
• Posibilidad de candado: 1 a 3 candados, 4-8 mm
• Marcado: 0 - 1
• Durabilidad mecánica: 100.000 ciclos
• Durabilidad eléctrica: 100.000 ciclos AC-21; 30.000 ciclos DC-1 a 5
• Conexión de terminales: Terminales de tornillo - cable sólido 10 mm², cable flexible 6 mm² (con terminal de horquilla)
• Par de apriete: 2,1 N.m (terminales de tornillo)
• Dimensión base: 60 x 60 mm
• Ancho: 60 mm
• Altura: 74 mm
• Peso: 0,25 kg
• Grado de protección: IP20 (IEC 60529); IP65
• Temperatura de funcionamiento: -20 a 50 °C
• Resistencia al fuego: 960 °C según IEC 60695-2-1
• Resistencia a vibraciones: 10-150 Hz (1 gn) según IEC 60068-2-6
• Resistencia a impactos: 11 ms (30 Gn) según IEC 60068-2-27
• Montaje: Montaje en puerta, fijación con 4 tornillos
• Norma: IEC 60947-3
• Certificaciones: GL, UL, CCC, CSA, UKCA
• Libre de halógenos: Sí
• Garantía: 18 meses

Características y beneficios:

• Maneta giratoria montada en puerta que permite un aislamiento seguro directamente desde la puerta del panel sin abrir el armario
• Maneta con posibilidad de candado (1 a 3 candados) que facilita procedimientos de bloqueo/etiquetado para seguridad en mantenimiento
• Adecuado para función de aislamiento - certificado para uso como interruptor principal en maquinaria y cuadros industriales
• Amplio rango de tensión hasta 690 V CA que cubre sistemas de suministro industriales europeos e internacionales
• Alta durabilidad mecánica y eléctrica de 100.000 ciclos que asegura una larga vida útil en entornos exigentes
• Construcción libre de halógenos y embalaje de cartón reciclable que apoyan el cumplimiento ambiental

Aplicaciones:

• Interruptor principal en cuadros de control de máquinas industriales que requieren conmutación accesible desde la puerta
• Aislamiento para mantenimiento preventivo de equipos motorizados y maquinaria de producción
• Punto de desconexión en cuadros de distribución industrial donde se requiere bloqueo/etiquetado
• Montaje en puerta de cuadros de control en instalaciones de fabricación, automatización de procesos y HVAC

Cumple con IEC 60947-3. Parte de la gama TeSys Vario de Schneider Electric.

También conocido como: Schneider VBF01, Schneider Electric VBF01, interruptor seccionador TeSys Vario, maneta giratoria de aislamiento para puerta.
