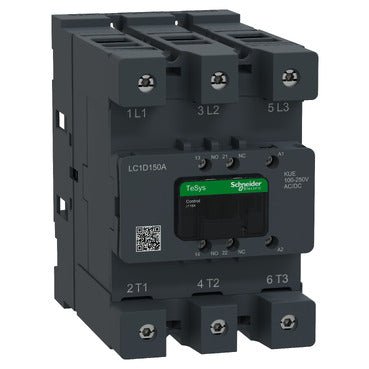

Contactor Schneider LC1D150AKUE, TeSys Deca Advanced, 3P(3NA) 150A, 100-250V CA/

El contactor Schneider Electric LC1D150AKUE es un contactor de 3 polos de la gama TeSys Deca Advanced, diseñado para el control de motores y conmutación de cargas resistivas. Clasificado para 150 A bajo las categorías de utilización AC-3/AC-3e a hasta 440 V AC, cuenta con una bobina de amplio rango de 100-250 V AC/DC con supresor de diodo limitador de pico bidireccional incorporado y terminales de potencia Everlink.

Especificaciones técnicas:

• Referencia comercial: LC1D150AKUE
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys Deca Advanced
• Tipo de producto: Contactor
• Número de polos: 3P (3 NA)
• Categorías de utilización: AC-3, AC-3e, AC-1, AC-4, DC-1, DC-3, DC-5
• Corriente operacional nominal [Ie]: 150 A (AC-3/AC-3e) / 200 A (AC-1) a 440 V AC
• Tensión operacional nominal [Ue]: hasta 1000 V AC / 300 V DC (circuito de potencia)
• Tensión del circuito de control [Uc]: 100-250 V AC 50/60 Hz / 100-250 V DC
• Potencia del motor (AC-3): 75 kW a 400 V / 90 kW a 440 V / 100 kW a 690 V
• Corriente térmica convencional en aire libre [Ith]: 200 A a 60 °C
• Capacidad nominal de cierre [Irms]: 1885 A a 440 V (IEC 60947)
• Capacidad nominal de ruptura: 1440 A a 440 V (IEC 60947)
• Tensión nominal de impulso soportada [Uimp]: 8 kV
• Tensión nominal de aislamiento [Ui]: 1000 V (IEC 60947-4-1)
• Composición de contactos auxiliares: 1 NA + 1 NC
• Durabilidad mecánica: 8 millones de ciclos
• Durabilidad eléctrica: 0,85 millones de ciclos a 150 A AC-3
• Frecuencia máxima de operación: 3600 ciclos/h a 20 °C
• Grado de protección IP: IP20 (frontal, IEC 60529)
• Categoría de sobretensión: III / Grado de contaminación: 3
• Conexión del circuito de potencia: 10-120 mm² (conector 1) / 10-50 mm² (conector 2)
• Par de apriete (circuito de potencia): 12 N.m
• Montaje: placa
• Normas: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
• Certificaciones: CE, UKCA, cULus, CCC, CB Scheme

Características y beneficios:

• Bobina de amplio rango que acepta 100-250 V AC/DC, simplificando la instalación en diferentes tensiones de alimentación sin cambiar el dispositivo
• Terminales de potencia Everlink que aceptan cables de 10 a 120 mm², proporcionando flexibilidad para instalaciones con conductores grandes
• Supresor de diodo limitador de pico bidireccional incorporado que protege el circuito de control sin componentes externos
• Alta durabilidad mecánica de 8 millones de ciclos que asegura una larga vida útil en aplicaciones de alta frecuencia de ciclos
• Contacto espejo (1 NC) conforme a IEC 60947-4-1, que permite retroalimentación con clasificación de seguridad en circuitos de control
• Fiabilidad de seguridad clasificada según EN/ISO 13849-1 con B10d = 684,932 ciclos bajo carga nominal

Aplicaciones:

• Arranque y parada de motores hasta 100 kW (690 V) en maquinaria industrial y equipos de proceso
• Centros de control de motores (MCC) y grandes cuadros de distribución industrial
• Conmutación de cargas resistivas en sistemas de calefacción y automatización de edificios
• Montajes de arrancadores reversibles y arrancadores estrella-triángulo que requieren altas tasas de ciclos
• Circuitos de control críticos para la seguridad que requieren retroalimentación con contacto mecánicamente vinculado y espejo

Cumple con EN/IEC 60947-4-1 y EN/IEC 60947-5-1. Parte de la gama Schneider Electric TeSys Deca Advanced.

También conocido como: Schneider LC1D150AKUE, Schneider Electric LC1D150AKUE, contactor TeSys Deca 150A, contactor de motor de 3 polos 150A.
