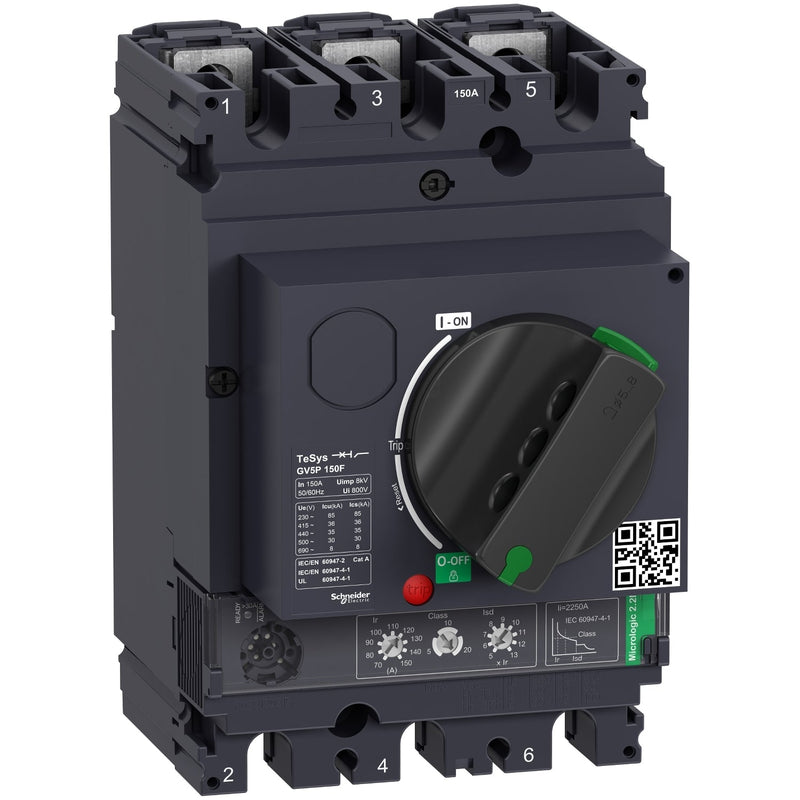

Interruptor de circuito para motor Schneider GV5P150F TeSys GV5 150A 36kA

El Schneider Electric GV5P150F es un interruptor automático para motor de 3 polos de la gama TeSys GV5 (TeSys Giga), diseñado para la protección de motores con una corriente nominal de 150 A y una capacidad de corte de 36 kA a 400/415 V CA. Cuenta con tecnología de protección electrónica y control mediante manija giratoria directa, cubriendo motores de hasta 110 kW a 660/690 V CA.

Especificaciones técnicas:

• Referencia comercial: GV5P150F
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys GV5 (TeSys Giga)
• Tipo de producto: Interruptor automático para motor
• Número de polos: 3P
• Corriente nominal [In]: 150 A a 65°C
• Tensión nominal de servicio [Ue]: 690 V CA 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 800 V CA 50/60 Hz
• Capacidad de corte [Icu]: 36 kA a 400/415 V CA; 30 kA a 500 V CA; 8 kA a 660/690 V CA
• Capacidad de corte en servicio [Ics]: 100% a todas las tensiones nominales
• Umbral de protección contra sobrecorriente: 2250 A
• Tensión de impulso soportada [Uimp]: 8 kV
• Potencia del motor: 55-75 kW a 400/415 V; 75-90 kW a 500 V; 90-110 kW a 660/690 V
• Tecnología de protección: Electrónica
• Tipo de control: Manija giratoria directa
• Categoría de uso: Categoría A según IEC 60947-2
• Corriente térmica [Ith]: 150 A según IEC 60947-4-1
• Disipación de potencia por polo: 9.2 W
• Durabilidad mecánica: 40,000 ciclos
• Durabilidad eléctrica: 20,000 ciclos (AC-3 a 400/415 V In)
• Ciclo máximo de operación: 25 ciclos/h
• Servicio: Continuo
• Conexión: 35 mm sin extensión; barras colectoras y terminales; par de apriete 15 N.m (M8)
• Sensibilidad a pérdida de fase: Sí según IEC 60947-4-1
• Apto para aislamiento: Sí según EN/IEC 60947-2
• Grado de protección IP: IP40 según IEC 60529
• Protección contra impactos: IK07 según IEC 62262
• Temperatura de operación: -25...70°C
• Temperatura de almacenamiento: -50...85°C
• Altitud de operación: hasta 5000 m
• Dimensiones (An x Al x Pr): 105 x 161 x 155 mm
• Peso: 2.4 kg
• Color: Antracita (RAL 7016)

Características y beneficios:

• La tecnología de protección electrónica ofrece una protección precisa y fiable para motores
• Capacidad de corte en servicio (Ics) del 100% a todas las tensiones nominales elimina la necesidad de fusibles de respaldo
• La sensibilidad incorporada a la pérdida de fase previene daños al motor por funcionamiento en monofásico
• Apto para aislamiento, permitiendo mantenimiento seguro y bloqueo según EN/IEC 60947-2
• Alta capacidad para operar a gran altitud, hasta 5000 m, ideal para entornos de instalación exigentes
• Servicio continuo con hasta 25 ciclos de operación por hora, soportando aplicaciones de conmutación frecuente

Aplicaciones:

• Protección de motores industriales grandes de 55 kW a 110 kW en múltiples niveles de tensión
• Centros de control de motores y cuadros eléctricos industriales
• Circuitos de motores para bombas, compresores y maquinaria pesada
• Equipos de proceso de alta potencia en instalaciones manufactureras e industriales

Cumple con EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 y CSA C22.2 No 60947-4-1. Certificado bajo el esquema IECEE CB y IACS E10. Parte de la gama Schneider Electric TeSys GV5.

También conocido como: Schneider GV5P150F, Schneider Electric GV5P150F, interruptor automático para motor TeSys Giga 150A, interruptor protector de motor 150A 36kA.
