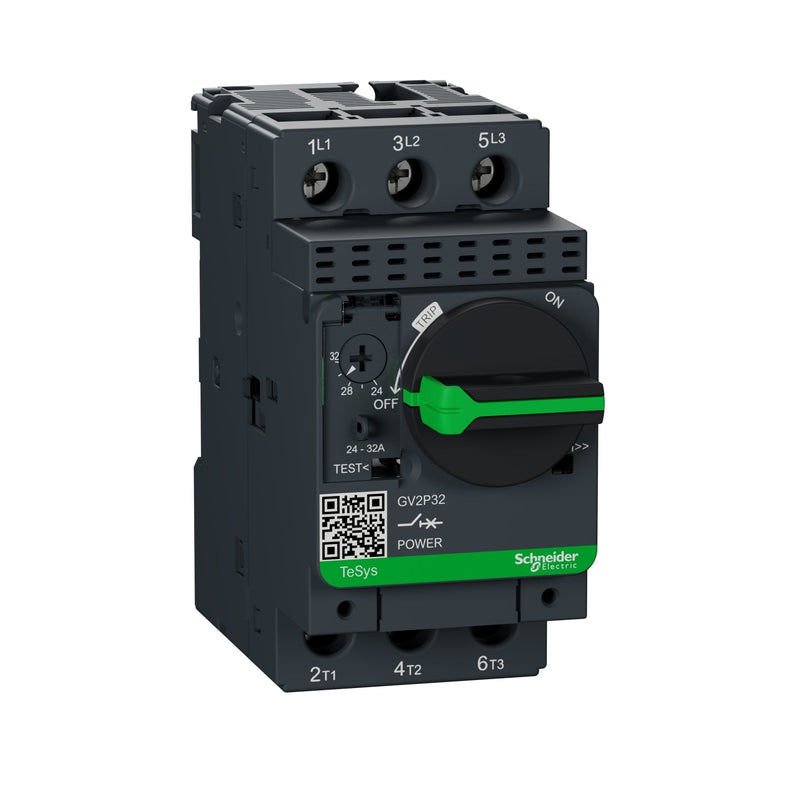

Interruptor de circuito para motor Schneider GV2P32 TeSys Deca 24-32A con mango giratorio

El Schneider Electric GV2P32 es un interruptor motor termomagnético de 3 polos de la gama TeSys GV2, que proporciona protección combinada contra sobrecarga y cortocircuito con un ajuste de corriente regulable de 24-32 A. Operado mediante un mango giratorio, protege motores trifásicos de CA de hasta 15 kW a 400/415 V, con una capacidad de corte de 50 kA Icu a 400/415 V CA según IEC 60947-2. La sensibilidad incorporada a la pérdida de fase y la aptitud para aislamiento lo convierten en una solución completa de protección para motores.

Especificaciones técnicas:

• Referencia comercial: GV2P32
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys Deca - TeSys GV2
• Tipo de producto: Interruptor motor
• Tecnología de protección: Termomagnética
• Número de polos: 3P
• Corriente nominal [In]: 32 A
• Rango de ajuste de protección térmica: 24-32 A (IEC 60947-4-1)
• Protección contra sobrecorriente: 537,6 A
• Tensión nominal de servicio [Ue]: 690 V CA 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 690 V CA 50/60 Hz
• Tensión nominal de impulso [Uimp]: 6 kV
• Potencia del motor: 15 kW a 400/415 V CA; 18,5 kW a 500 V CA; 22 kW a 690 V CA
• Capacidad de corte [Icu]: 100 kA a 230/240 V CA; 50 kA a 400/415 V CA; 20 kA a 440 V CA; 10 kA a 500 V CA; 4 kA a 690 V CA
• Tipo de red: CA, 50/60 Hz
• Categoría de uso: AC-3, AC-3e (IEC 60947-4-1)
• Tipo de control: Mango giratorio
• Sensibilidad a pérdida de fase: Sí
• Apto para aislamiento: Sí
• Durabilidad mecánica / eléctrica: 100.000 ciclos
• Par de apriete: 1,7 N.m (bloque de terminales de tornillo)
• Montaje: carril DIN simétrico de 35 mm (clip) o panel (2 x tornillos M4)
• Dimensiones (An x Al x Pr): 45 x 89 x 97 mm
• Grado de protección IP: IP20 (IEC 60529)
• Protección IK: IK04
• Temperatura de funcionamiento: -20 a 60 °C
• Temperatura de almacenamiento: -40 a 80 °C
• Altitud de funcionamiento: hasta 2000 m
• Color: Gris oscuro
• Certificaciones: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA

Características y beneficios:

• La tecnología termomagnética combina protección contra sobrecarga y cortocircuito en una unidad compacta
• Rango térmico ajustable (24-32 A) que permite una adaptación precisa a la potencia del motor protegido
• Sensibilidad integrada a la pérdida de fase que protege los motores contra condiciones monofásicas
• Clasificado para función de aislamiento, permitiendo desconexión segura para mantenimiento sin interruptores adicionales
• Doble montaje - carril DIN de 35 mm o fijación directa en panel - para instalación flexible en diversos armarios
• Amplio portafolio de certificaciones internacionales, incluyendo ATEX y DNV-GL, que soporta uso en áreas peligrosas y marítimas

Aplicaciones:

• Arrancadores directos para motores trifásicos de CA en bombas, ventiladores y compresores
• Centros de control de motores (MCC) y paneles de automatización industrial
• Sistemas HVAC y equipos para servicios en edificios comerciales
• Instalaciones eléctricas marítimas y offshore
• Protección de motores en entornos peligrosos con certificación ATEX

Cumple con EN/IEC 60947-2 y EN/IEC 60947-4-1. Parte de la gama Schneider Electric TeSys Deca.

También conocido como: Schneider GV2P32, Schneider Electric GV2P32, interruptor de protección de motor TeSys GV2 32A.
