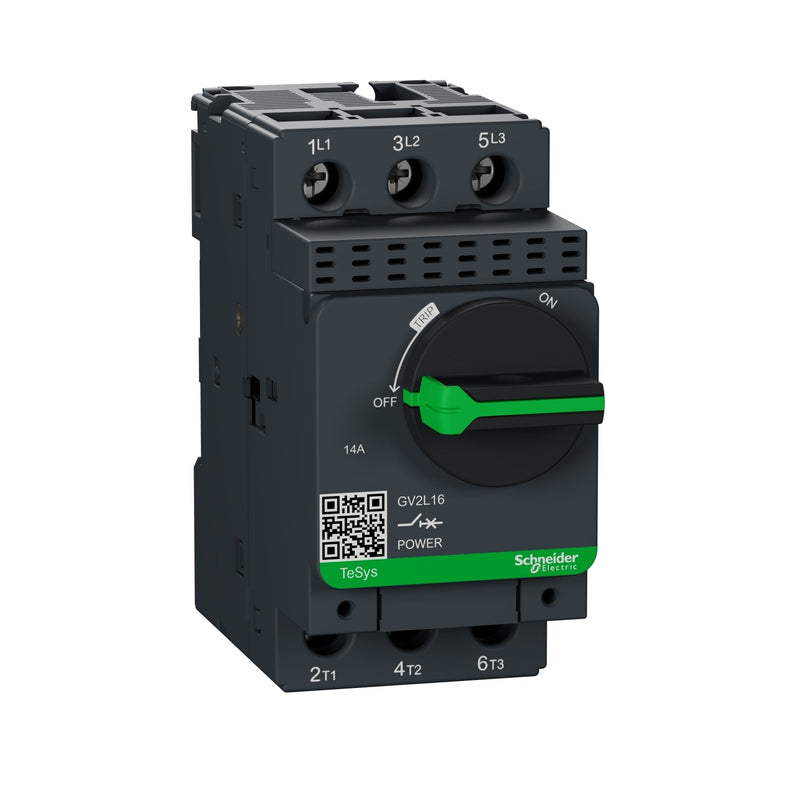

Interruptor de circuito para motor Schneider GV2L16 TeSys Deca 14A con manija giratoria

El Schneider Electric GV2L16 es un interruptor automático para motor de 3 polos de la gama TeSys Deca, que proporciona protección contra sobrecorriente para motores de corriente alterna de hasta 14 A de corriente nominal. Con un voltaje de operación nominal de 690 V AC y una capacidad de corte de 50 kA Icu a 400/415 V, ofrece una protección robusta en aplicaciones industriales de motores. Un mango giratorio permite la operación manual directa y un aislamiento seguro.

Especificaciones técnicas:

• Referencia comercial: GV2L16
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: TeSys Deca / TeSys GV2
• Tipo de producto: Interruptor automático para motor
• Número de polos: 3P
• Tipo de red: AC, 50/60 Hz
• Corriente nominal (In): 14 A
• Voltaje de operación nominal (Ue): 690 V AC 50/60 Hz
• Voltaje de aislamiento nominal (Ui): 690 V AC 50/60 Hz
• Voltaje nominal de impulso (Uimp): 6 kV
• Capacidad de corte (Icu): 100 kA a 230/240 V AC; 50 kA a 400/415 V AC; 20 kA a 440 V AC; 10 kA a 500 V AC; 4 kA a 690 V AC
• Potencia nominal del motor: 5.5 kW a 400/415 V AC; 7.5 kW a 500 V AC; hasta 11 kW a 690 V AC
• Umbral de disparo por sobrecorriente: 253.4 A
• Tipo de control: Mango giratorio
• Montaje: Riel DIN de 35 mm (clip) o montaje en panel (2 x tornillos M4)
• Tipo de conexión: Bloque de terminales con tornillo, par de apriete 1.7 N.m
• Dimensiones (An x Al x Pr): 45 x 89 x 97 mm
• Peso: 0.33 kg
• Protección IP: IP20 (IEC 60529)
• Protección IK: IK04
• Temperatura de operación: -20 a 60 °C
• Temperatura de almacenamiento: -40 a 80 °C
• Normas: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
• Certificaciones: CCC, UL, CSA, EAC, DNV-GL, UKCA, IECEE CB Scheme, BV, RINA, LROS

Características y beneficios:

• Combina protección contra sobrecorriente y cortocircuito para motores trifásicos de corriente alterna en un solo dispositivo
• Alta capacidad de corte hasta 100 kA Icu a 230/240 V AC para protección en redes con corrientes de falla elevadas
• Apto para aislamiento según IEC 60947-1, permitiendo desconexión segura para mantenimiento sin aisladores adicionales
• 100,000 ciclos mecánicos y 100,000 ciclos eléctricos de duración para una larga vida útil
• Doble opción de montaje - riel DIN de 35 mm o fijación directa en panel - para adaptarse a diferentes configuraciones de panel

Aplicaciones:

• Protección de motores en paneles de control y automatización industrial
• Arrancadores directos para bombas, ventiladores y motores de transportadores
• Circuitos de motores para máquinas herramienta y compresores
• Protección de motores en sistemas HVAC (cumple con IEC/EN 60335-2-40 Anexo JJ)
• Instalaciones eléctricas marinas y offshore (certificado por DNV-GL, BV, RINA y LROS)

Cumple con EN/IEC 60947-2 y EN/IEC 60947-4-1. Parte de la gama Schneider Electric TeSys Deca.

También conocido como: Schneider GV2L16, Schneider Electric GV2L16, interruptor automático para motor TeSys GV2, interruptor de protección para motor 14A.
