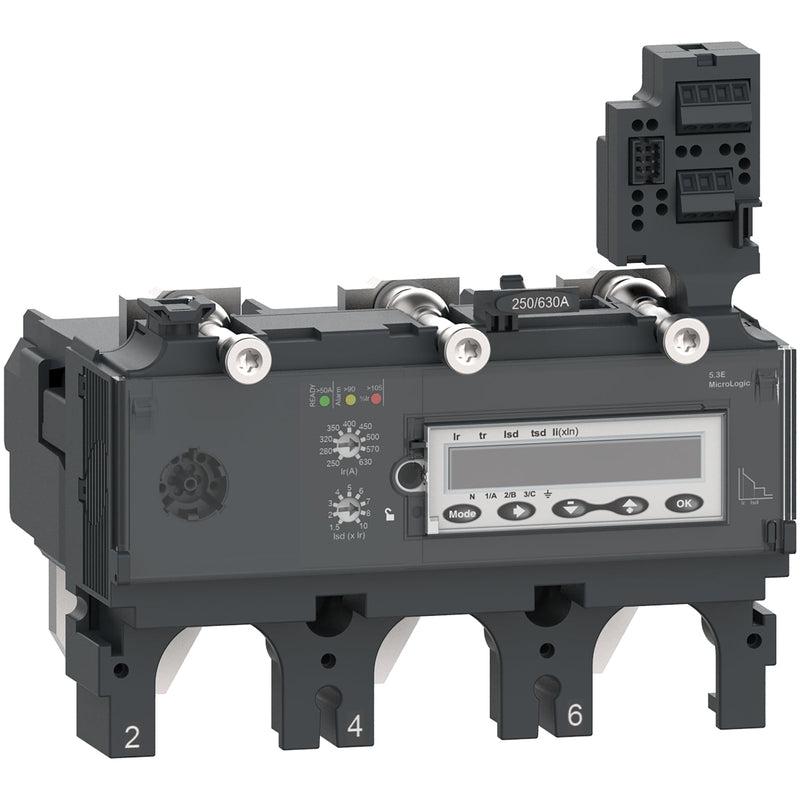

Schneider C6335E630 ComPacT NSX630 Unidad de disparo 3P 630 A MicroLogic 5

Schneider Electric C6335E630 es una unidad de disparo electrónica MicroLogic 5.3 E para el interruptor automático de nueva generación ComPacT NSX630. Calificada para 630 A a 40°C, proporciona protección LSI en 3 polos e incorpora funciones integradas de medición de energía y multímetro para aplicaciones de distribución eléctrica.

Especificaciones técnicas:

• Referencia comercial: C6335E630
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX400...630 nueva generación
• Nombre de la unidad de disparo: MicroLogic 5.3 E
• Tecnología de la unidad de disparo: Electrónica
• Número de polos: 3P
• Polos protegidos: 3d
• Función de protección: LSI - sobrecarga de larga duración, cortocircuito de corta duración, cortocircuito instantáneo
• Calificación de la unidad de disparo: 630 A a 40°C
• Tensión nominal [Ue]: 690 V CA, 50/60 Hz
• Tipo de red: CA
• Montaje: Fijo
• Disparo de larga duración [Ir]: ajustable, 9 configuraciones, 250...630 A
• Retardo de larga duración [tr]: ajustable, 15...400 s a 1.5 x Ir
• Disparo de corta duración [Isd]: ajustable, 9 configuraciones, 1.5...10 x Ir
• Retardo de corta duración [tsd]: ajustable, 0...0.4 s (I²t desactivado) / 0.1...0.4 s (I²t activado)
• Disparo instantáneo [Ii]: ajustable, 1.5...11 x In
• Bloqueo selectivo de zona (ZSI): Sí
• Pantalla: LCD
• Índice de protección IP: IP40 según IEC 60529
• Clase de protección contra choque eléctrico: Clase II
• Grado de contaminación: 3 según IEC 60947-1
• Temperatura de funcionamiento: -25...70°C
• Temperatura de almacenamiento: -40...85°C
• Norma: EN/IEC 60947-2
• Peso: 1.48 kg

Características y beneficios:

• Protección LSI completa con umbrales y retardos de tiempo ajustables de forma independiente para larga duración, corta duración e instantáneo
• Memoria térmica activa durante 20 minutos antes y después de un evento de disparo para un comportamiento preciso de rearmado
• Medición de energía integrada y multímetro que cubre valores en tiempo real, valores de demanda, calidad de energía y mediciones máximas/mínimas
• Pantalla LCD con historial de eventos con marca temporal, registro histórico del dispositivo e indicadores de mantenimiento
• Bloqueo selectivo de zona (ZSI) que permite protección coordinada en instalaciones con interruptores en cascada
• Señalización LED local para estado listo del dispositivo y sobrecarga al 90% y 105% Ir

Aplicaciones:

• Tableros principales y secundarios de distribución en instalaciones industriales y comerciales
• Paneles de distribución eléctrica donde se requiere selectividad de protección y coordinación de zonas
• Instalaciones que requieren monitoreo de energía a bordo y medición de calidad de energía
• Sistemas con interruptores automáticos en cascada que utilizan bloqueo selectivo de zona para minimizar el alcance de las interrupciones

Cumple con EN/IEC 60947-2. Parte de la gama de nueva generación ComPacT NSX de Schneider Electric.

También conocido como: Schneider C6335E630, Schneider Electric C6335E630, unidad de disparo MicroLogic 5.3E, unidad de disparo electrónica ComPacT NSX630.
