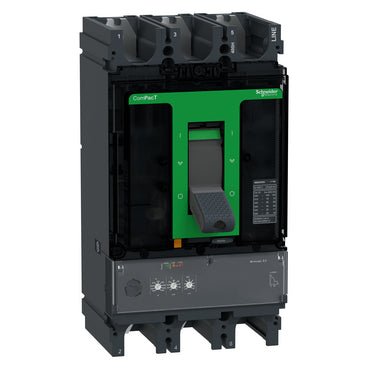

Interruptor automático Schneider C40H32D400, ComPacT NSX400H, 70kA/415VAC, 3P, MicroLog

El Schneider Electric C40H32D400 es un interruptor automático ComPacT NSX400H de 3 polos con una unidad de protección electrónica MicroLogic 2.3 integrada, con una corriente nominal de 400A. Diseñado para aplicaciones de distribución eléctrica, ofrece una capacidad nominal de corte en cortocircuito de 70 kA a 380/415V CA y soporta tensiones de hasta 690V CA. La función de protección electrónica LSoI proporciona protección ajustable contra sobrecorriente de larga duración, corta duración e instantánea.

Especificaciones técnicas:

• Referencia comercial: C40H32D400
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX nueva generación
• Tipo de producto: Interruptor automático
• Número de polos: 3P (3 polos protegidos)
• Corriente nominal [In]: 400A a 40°C
• Tensión nominal [Ue]: 690V CA 50/60 Hz
• Tipo de red: CA, 50/60 Hz
• Nivel de rendimiento: H - 70 kA a 415V CA
• Capacidad de corte [Icu]: 100 kA a 220/240V CA; 70 kA a 380/415V CA; 65 kA a 440V CA; 50 kA a 500V CA; 20 kA a 660/690V CA (IEC 60947-2)
• Capacidad de corte en servicio [Ics]: 100 kA a 220/240V CA; 70 kA a 380/415V CA (IEC 60947-2)
• Unidad de protección: MicroLogic 2.3, electrónica, función LSoI
• Umbral de protección de larga duración [Ir]: ajustable 160-400A (9 ajustes)
• Umbral de protección de corta duración [Isd]: ajustable 1.5-10 x Ir (9 ajustes)
• Umbral de protección instantánea [Ii]: fijo en 4800A
• Memoria térmica: 20 minutos antes y después del disparo
• Tipo de control: Palanca (manual)
• Montaje: Fijo, placa trasera
• Posición de montaje de la palanca: Horizontal y vertical, plano en la parte trasera
• Ranuras auxiliares: 6
• Durabilidad mecánica: 15,000 ciclos
• Durabilidad eléctrica: 12,000 ciclos a 440V In/2
• Disipación de potencia por polo: 19.2 W
• Dimensiones (AnxAlxPr): 140 x 255 x 110 mm
• Peso: 6.05 kg
• Grado de protección IP: IP40 (IEC 60529)
• Protección contra impactos: IK07 (IEC 62262)
• Tensión nominal de aislamiento [Ui]: 800V CA 50/60 Hz
• Tensión nominal de impulso soportada [Uimp]: 8 kV
• Temperatura de funcionamiento: -25 a 70°C
• Temperatura de almacenamiento: -50 a 85°C
• Humedad relativa: 0-95%
• Norma: EN/IEC 60947-2

Características y beneficios:

• Unidad de protección electrónica MicroLogic 2.3 con umbrales ajustables de larga y corta duración para una coordinación selectiva precisa
• Alta capacidad de corte de 70 kA a 415V CA que permite su uso en entornos exigentes de distribución eléctrica industrial y comercial
• Señalización LED local: LED verde (dispositivo listo), LED rojo al 105% Ir (sobrecarga), LED naranja al 90% Ir (prealarma)
• Apto para aislamiento según EN/IEC 60947-2, uso categoría A
• Seis ranuras auxiliares disponibles para accesorios eléctricos adicionales
• Amplio rango de temperatura de funcionamiento de -25 a 70°C para instalación en entornos hostiles

Aplicaciones:

• Protección de circuitos principales y secundarios en cuadros de distribución industrial
• Protección de alimentadores de distribución en edificios comerciales e instalaciones grandes
• Protección de entrada para centros de control de motores y cuadros eléctricos industriales
• Aplicaciones que requieren coordinación selectiva con dispositivos de protección aguas abajo
• Entornos con altos cortocircuitos que requieren interruptores con nivel de rendimiento H

Cumple con EN/IEC 60947-2 y UL 60947-4-1. Parte de la gama Schneider Electric ComPacT NSX nueva generación.

También conocido como: Schneider C40H32D400, Schneider Electric C40H32D400, interruptor automático Schneider NSX400H, ComPacT NSX 400A MCCB.
